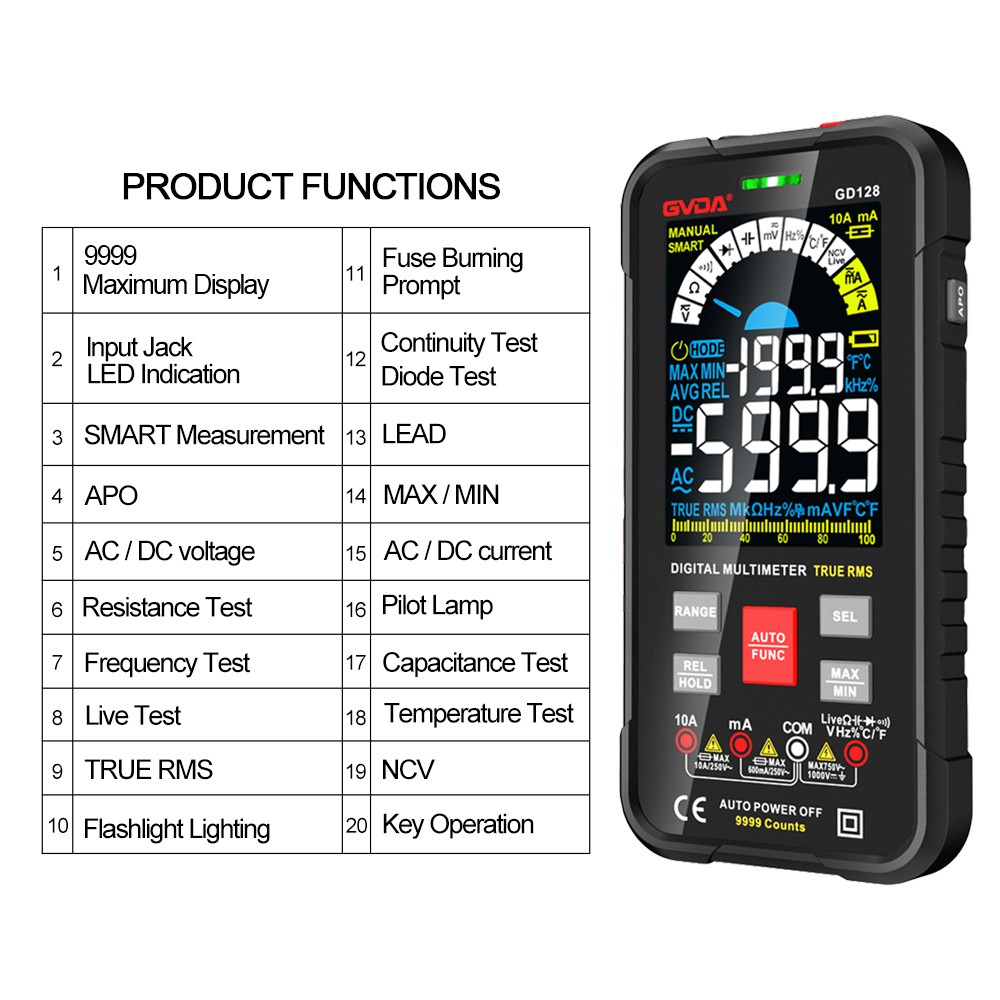

Talpos matavimo skaitmeniniu multimetru metodas
Kondensatoriaus kokybę patogu išmatuoti naudojant skaitmeninio multimetro talpos failą. Toliau aprašomi konkretūs matavimo metodai.
47 μF elektrolitinis kondensatorius, kurio talpa matuojama skaitmeniniu multimetru, rodomas kaip 45,17 μf.
Talpos kokybės vertinimo metodas
Sureguliuokite skaitmeninio multimetro diapazono jungiklį į atitinkamą kondensatoriaus failo diapazoną, tada įkiškite raudoną ir juodą multimetro zondus atitinkamai į multimetro Cx lizdą ir COM lizdą (kad būtų patogiau fotografuoti, bandymo laidas su vietoj zondo naudojamas aligatoriaus segtukas), o tada raudonas ir juodas zondai atitinkamai paliečia du kondensatoriaus kaiščius (jei matuojamas elektrolitinis kondensatorius, jis gali būti be poliškumo). Šiuo metu, jei multimetro rodoma vertė yra artima vardinei kondensatoriaus vertei (paprastai leidžiama paklaida 5–10 procentų), tada.
Dėl gedimo pažeisto kondensatoriaus varža tarp dviejų jo kaiščių yra labai maža. Šiuo metu skaitiklis rodys „1“, ty perpildymą. Todėl matuojant kondensatorių, jei multimetro diapazono jungiklio padėtis nėra neteisinga, bet skaitiklis rodo "1", tai reiškia, kad kondensatorius gali būti pažeistas dėl gedimo arba nuotėkis yra per didelis (šiuo metu laiku, galima išmatuoti multimetro varžą, kad įsitikintumėte, ar jis nepažeistas).
Jei elektrolitiniai kondensatoriai laikomi ilgą laiką, kai kurių kondensatorių elektrolitas palaipsniui išdžius, todėl jų talpa bus labai maža. Todėl, matuojant elektrolitinius kondensatorius, jei rodoma talpa yra žymiai mažesnė už jų vardines vertes, kondensatoriai paprastai nėra tinkami naudoti. Aukščiau pateiktame paveikslėlyje parodytas 100 μF elektrolitinis kondensatorius, kuris buvo naudojamas keletą metų, o jo išmatuota talpa yra tik 54,08 μf.
Multimetras gali būti naudojamas kondensatoriaus kokybei atskirti, o jūsų nuorodai galima pateikti tris metodus. Prieš matavimą kondensatorius turi būti iškrautas, todėl toliau tai nebus kartojama.
1. Tiesioginis matavimas
Jei išmatuota talpa yra mažesnė už maksimalų multimetro diapazoną, ją galima išmatuoti tiesiogiai multimetru. Jei talpa normali, atitinkama talpa bus rodoma multimetro ekrane. Išmatuotą talpą galima palyginti su pažymėta talpa. Jei abu yra lygūs arba artimi, galima nustatyti, kad talpa yra gera.
2, diodo failo matavimas
Jei skiriamoji talpa viršijo multimetro diapazoną, šiuo metu būtina naudoti multimetro diodinę pavarą, taip pat prijungti zondus prie abiejų kondensatoriaus galų. Jei matote, kad ciferblate skaičius didėja, ir kuo didesnė talpa, tuo šis reiškinys yra akivaizdesnis, todėl galite daryti išvadą, kad išmatuota talpa taip pat yra gera.
3, varžos matavimas
Šis metodas yra labai panašus į antrąjį metodą. Jį galima pasirinkti, kai talpa viršija multimetro diapazoną. Pirmiausia pasukite laikrodžio rodyklę į pasipriešinimo padėtį, tada prijunkite laikrodžio rodyklę prie dviejų kondensatoriaus galų. Jei matote, kad multimetro ciferblate skaičius didėja, kuo didesnė talpa, tuo lėčiau didėja, todėl galite nuspręsti, kad kondensatorius yra geras. Jei ciferblate visada rodomas skaičius 1, vadinasi, sugedo kondensatorius.
