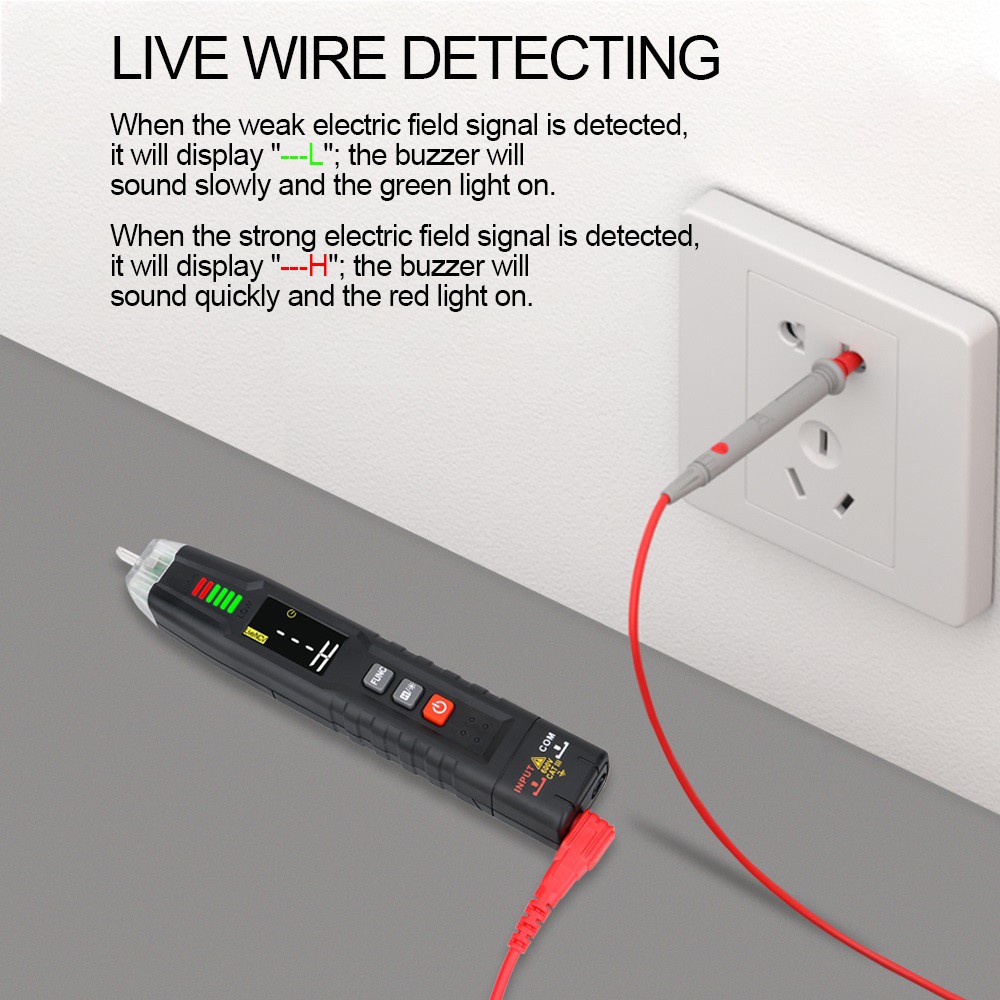

Mažas trumpojo jungimo ir atviros grandinės matavimo metodas su multimetru
1. Multimetro matavimo grandinė yra trumpai sujungta ir atvira
Norėdami išmatuoti linijos trumpąjį jungimą ir atvirą grandinę, naudokite multimetrą: naudokite garsinio signalo failą, išmatuokite abiejuose linijos galuose, jei yra garsas, tai reiškia trumpąjį jungimą arba kelią (reikia vertinti pagal principo trumpasis jungimas yra gedimas, o kelias yra normalus.), jei jis turėtų praeiti , Jokiu būdu, tai yra, grandinė yra atvira (atvira grandinė).
Jei tai yra atvira grandinė (įkiškite bandymo laidus pagal šį metodą) (atsparumo matavimas), nesvarbu, kokia pavara (atsparumo pavara) ji matuojama, ji turėtų rodyti „1“, kad būtų parodyta, kad ji buvo atjungta. Atvira grandinė taip pat yra atjungta grandinė. Jei įvyksta trumpasis jungimas, jis taip pat turėtų būti išmatuotas esant pasipriešinimo pavarai ir turėtų būti rodoma „0“, kad būtų rodoma, kad nėra pasipriešinimo. Jei matuojate 2-elektrodo vamzdelio padėtį, pasigirs signalas.
Kiti multimetro naudojimo būdai yra šie:
1. Nuolatinės įtampos matavimas
Pavyzdžiui, baterijos, baterijos ir kt. Pirmiausia įkiškite juodą matavimo laidą į „com“ angą, o raudoną – į „V Ω“. Pasirinkite rankenėlę į diapazoną, didesnį nei apskaičiuota vertė (pastaba: rodyklės reikšmės yra didžiausias diapazonas, "V-" reiškia nuolatinės įtampos diapazoną, "V-" reiškia kintamosios srovės įtampos diapazoną, "A" reiškia srovės diapazoną), ir tada įdėti Prijunkite bandymo laidą prie maitinimo šaltinio arba abiejų akumuliatoriaus galų; išlaikyti kontaktą stabilų. Reikšmę galima nuskaityti tiesiai iš ekrano, jei ji rodoma kaip "1.", tai rodo, kad matavimo diapazonas yra per mažas, todėl prieš matuojant būtina padidinti matavimo diapazoną. Jei kairėje vertės pusėje rodomas „-“, tai reiškia, kad bandymo laido poliškumas yra priešingas tikrojo maitinimo šaltinio poliškumui. Šiuo metu raudonas bandymo laidas yra prijungtas prie neigiamo poliaus.
2. Kintamosios srovės įtampos matavimas
Bandymo laido lizdas yra toks pat kaip nuolatinės srovės įtampos matavimas, tačiau rankenėlę reikia pasukti į reikiamą diapazoną esant kintamosios srovės pavarai "V~". Nėra skirtumo tarp teigiamos ir neigiamos kintamosios srovės įtampos, o matavimo metodas yra toks pat, kaip ir anksčiau. Nepriklausomai nuo kintamosios ar nuolatinės srovės įtampos matavimo, turite atkreipti dėmesį į asmeninį saugumą ir neliesti metalinės matavimo laido dalies rankomis.
2. Srovės matavimas
1. Nuolatinės srovės matavimas
Pirmiausia įkiškite juodą bandymo laidą į „COM“ angą. Jei matuojate didesnę nei 200 mA srovę, įkiškite raudoną bandymo laidą į „10A“ lizdą ir pasukite rankenėlę į DC „10A“; jei matuojate mažesnę nei 200 mA srovę, įkiškite raudoną bandymo laidą į „200 mA“ lizdą ir pasukite rankenėlę į tinkamą DC 200 mA diapazoną. Sureguliavus, laikas matuoti. Įtraukite multimetrą į grandinę, laikykite jį stabiliai ir galėsite jį nuskaityti. Jei jis rodomas kaip "1.", padidinkite diapazoną; jei kairėje vertės pusėje rodomas "-", tai reiškia, kad srovė teka iš juodo bandymo laido į multimetrą.
2. Kintamosios srovės matavimas
Matavimo metodas yra toks pat kaip 1, tačiau pavara turi būti nustatyta į kintamosios srovės pavarą. Baigę srovės matavimą, raudoną rašiklį reikia įkišti atgal į „VΩ“ angą. Jei pamiršite šį veiksmą ir tiesiogiai išmatuosite įtampą, haha! Jūsų laikrodis arba maitinimo blokas „pakils į dangų su dūmais“ – išmestas!
3. Atsparumo matavimas
Įkiškite bandymo laidus į „COM“ ir „VΩ“ angas, pasukite rankenėlę iki reikiamo diapazono „Ω“ ir prijunkite bandymo laidus prie metalinių dalių abiejuose varžos galuose. Matavimo metu galite paliesti pasipriešinimą rankomis, bet tuo pačiu metu nenaudokite rankų. Susisiekite su abiem varžos galais, kurie turės įtakos matavimo tikslumui – žmogaus kūnas yra didelės varžos, bet riboto dydžio laidininkas. Skaitydami laikykite bandymo laidą ir rezistorių gerai kontaktuodami; atkreipkite dėmesį į įrenginį: vienetas yra „Ω“ diapazone „200“, „KΩ“ – nuo „2K“ iki „200K“, o vienetas virš „2M“ yra „MΩ“.
Ketvirta, diodo matavimas
The digital multimeter can measure light-emitting diodes, rectifier diodes... When measuring, the position of the test leads is the same as that of the voltage measurement, turn the knob to the "-|>„ Šiuo metu bus rodomas diodas. Schottky diodo įtampos kritimas yra apie 0,2 V, įprastų silicio lygintuvų (1N4000, 1N5400 serijų ir kt.) apie 0,7 V, o šviesą skleidžiančių diodų yra apie 1.{11}}.3V. Pakeiskite matavimo laidus, jei ekrane rodoma "1.", tai normalu, nes diodo atvirkštinė varža labai didelė, kitaip vamzdelis sugedo.
Penki, triodo matavimas
Bandymo laidai įkišti taip pat, kaip nurodyta aukščiau; principas toks pat kaip ir diodo. Pirmiausia manykite, kad kaištis A yra pagrindas, sujunkite kaištį su juodu rašikliu ir palieskite kitus du kaiščius raudonu rašikliu; jei du rodmenys yra apie 0,7 V, tada prijunkite kaištį raudonu rašikliu, juodu rašikliu Palieskite kitus du kaiščius, jei abu rodo "1", tada A kaištis yra pagrindas, kitaip jį reikia turi būti išmatuotas iš naujo, o šis vamzdelis yra PNP vamzdis.
Kaip įvertinti kolektorius ir emiterį?
Skaitmeninis skaitiklis negali būti vertinamas pagal rodyklės svyravimą kaip rodyklės matuoklis, taigi ką turėčiau daryti? Sprendžiant galime naudoti „hFE“ pavarą: pirmiausia perjunkite pavarą į „hFE“ pavarą, ir pamatysite, kad šalia krumpliaračio yra eilė mažų lizdų, kurie skirstomi į PNP ir NPN vamzdžių išmatavimus. Vamzdžio tipas buvo įvertintas anksčiau, įkiškite pagrindą į atitinkamo vamzdžio tipo „b“ angą, o kitas dvi kojeles įkiškite atitinkamai į „c“ ir „e“ angas. Šiuo metu vertę galima nuskaityti, tai yra, vertę; tada pritvirtinkite pagrindą, o likusią dalį Sukeiskite du kaiščius; palyginkite du rodmenis, kaiščio padėtis su didesniu rodmeniu atitinka paviršių "c" ir "e".
Patarimas: aukščiau nurodytu metodu galima tiesiogiai matuoti tik mažus vamzdelius, tokius kaip 9000 serijos. Jei norite išmatuoti didelius vamzdžius, galite naudoti laidų metodą, tai yra, naudokite mažus laidus, kad išvestų tris kaiščius. Taip daug patogiau.
6. MOS lauko efekto vamzdžio matavimas
N kanalas turi vidaus 3D01, 4D01 ir Nissan 3SK serijas. G poliaus (vartelių) nustatymas: naudokite multimetro diodų failą. Jei teigiama ir neigiama įtampa nukrenta tarp vieno kaiščio ir kitų dviejų kontaktų yra didesnė nei 2 V, bus rodoma „1“, o šis kontaktas yra tinklelis G. Tada pakeiskite bandymo laidus, kad išmatuotų kitas dvi pėdas. Esant nedideliam įtampos kritimui, juodas bandymo laidas prijungiamas prie D poliaus (nutekėjimas), o raudonas – prie S poliaus (šaltinis).
