Degiųjų dujų detektoriaus principas ir naudojimas

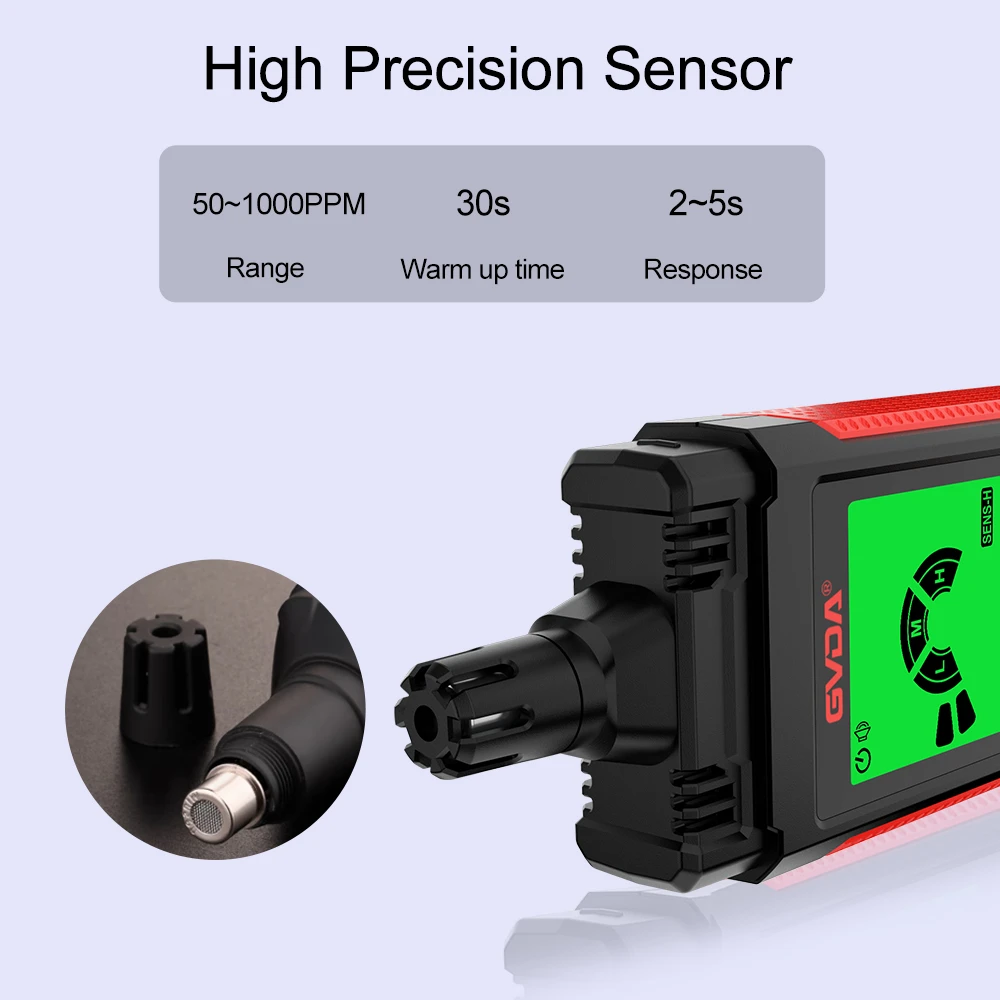

Degiųjų dujų detektoriaus aptikimo dalies principas yra tas, kad prietaiso jutiklis naudoja aptikimo elementą, fiksuotą rezistorių ir nulinį potenciometrą, kad sudarytų aptikimo tiltelį.
Tiltui naudojama platinos viela kaip katalizinių elementų nešiklis. Įjungus maitinimą, platinos vielos temperatūra pakyla iki darbinės temperatūros, o oras natūralios difuzijos ar kitomis priemonėmis pasiekia elemento paviršių.
Kai ore nėra degiųjų dujų, tilto išeiga lygi nuliui. Kai ore yra degiųjų dujų ir jos pasklinda ant aptikimo elemento, dėl katalizinio veikimo įvyksta degimas be liepsnos, todėl pakyla aptikimo elemento temperatūra ir padidėja platinos vielos varža, dėl ko tilto grandinė praranda pusiausvyrą. Dėl to išvedamas įtampos signalas, proporcingas degiųjų dujų koncentracijai. Signalas sustiprinamas, konvertuojamas iš analoginio į skaitmeninį ir rodomas skysčio ekrane, kad būtų rodoma degiųjų dujų koncentracija.
Aptikimo dalies principas yra tas, kad kai matuojamų degiųjų dujų koncentracija viršija ribinę vertę, sustiprinto tiltelio grandinė išveda įtampą, o grandinės aptikimo nustatyta įtampa. Per įtampos lyginamąjį įrenginį kvadratinių bangų generatorius išveda kvadratinių bangų signalų rinkinį, kad valdytų garso ir šviesos aptikimo grandinę. Garso signalas skleidžia nepertraukiamą garsą, o šviesos diodas mirksi ir skleidžia aptikimo signalą.
Naudodami degiųjų dujų detektorių turime atkreipti dėmesį į šiuos aspektus:
1) Pirmasis žingsnis naudojant degiųjų dujų detektorių – nustatyti įrenginio nuotėkio taškus, išanalizuoti jų nuotėkio kryptį, slėgį ir kitus veiksnius. Tuo pačiu metu nubraižykite jų zondo pozicijų pasiskirstymo žemėlapį ir suskirstykite juos į tris lygius pagal nuotėkio sunkumą: I, II ir III lygį.
(2) Remiantis nutekėjusių dujų tankiu ir oro srauto tendencija, susintetinama trimatė nuotėkio srauto tendencijų diagrama ir pradinis nustatymo planas sudaromas jų srauto padėtyje pasroviui.
(3) Atsižvelgdami į specifinius veiksnius, tokius kaip vėjo kryptis ir oro srauto kryptis vietoje, nustatykite degiųjų dujų nuotėkio kryptį esant dideliam nuotėkio kiekiui.
(4) Ištirkite, ar nuotėkio taško nuotėkio būsena yra mikro nuotėkis ar panašus į purkštuką. Jei tai nedidelis nuotėkis, taško vieta turi būti arčiau nuotėkio vietos. Jei jis yra purkštuko formos, jis turi būti šiek tiek toliau nuo nuotėkio vietos. Atsižvelgiant į šiuos veiksnius, buvo sudarytas galutinis sklypo įrengimo planas. Tokiu būdu galima įvertinti kiekį ir įvairovę, kurią reikia įsigyti.
(5) Vietose, kuriose nuteka vandenilio dujos, detektoriai turi būti įrengti ant lygaus paviršiaus virš nuotėkio vietos.
(6) Jei patalpose yra didelis degių dujų nuotėkis, pagal atitinkamas taisykles kas 10-20m turi būti įrengtas aptikimo taškas. Mažose ir nepertraukiamose siurblinėse reikia atkreipti dėmesį į degiųjų dujų nuotėkio galimybę, o apatinėje oro išleidimo angoje įrengti detektorių.
(7) Atviroje aplinkoje, kur degiosios dujos pasklinda ir išeina, dėl gerų vėdinimo sąlygų stokos degiųjų dujų kiekis tam tikroje oro dalyje gali lengvai priartėti prie apatinės sprogumo ribinės koncentracijos, o to negalima nepaisyti.
(8) Naudojant degiųjų dujų detektorių terpėms, kurių dujų tankis didesnis nei oro, detektorius turi būti sumontuotas plokštumoje, esančioje žemiau nuotėkio taško, atkreipiant dėmesį į supančios aplinkos ypatybes. Ypatingas dėmesys turėtų būti skiriamas saugos stebėjimo taškų įrengimui tose vietose, kur gali kauptis degios dujos.
