Multimetro įjungimo/išjungimo principas ir standartas

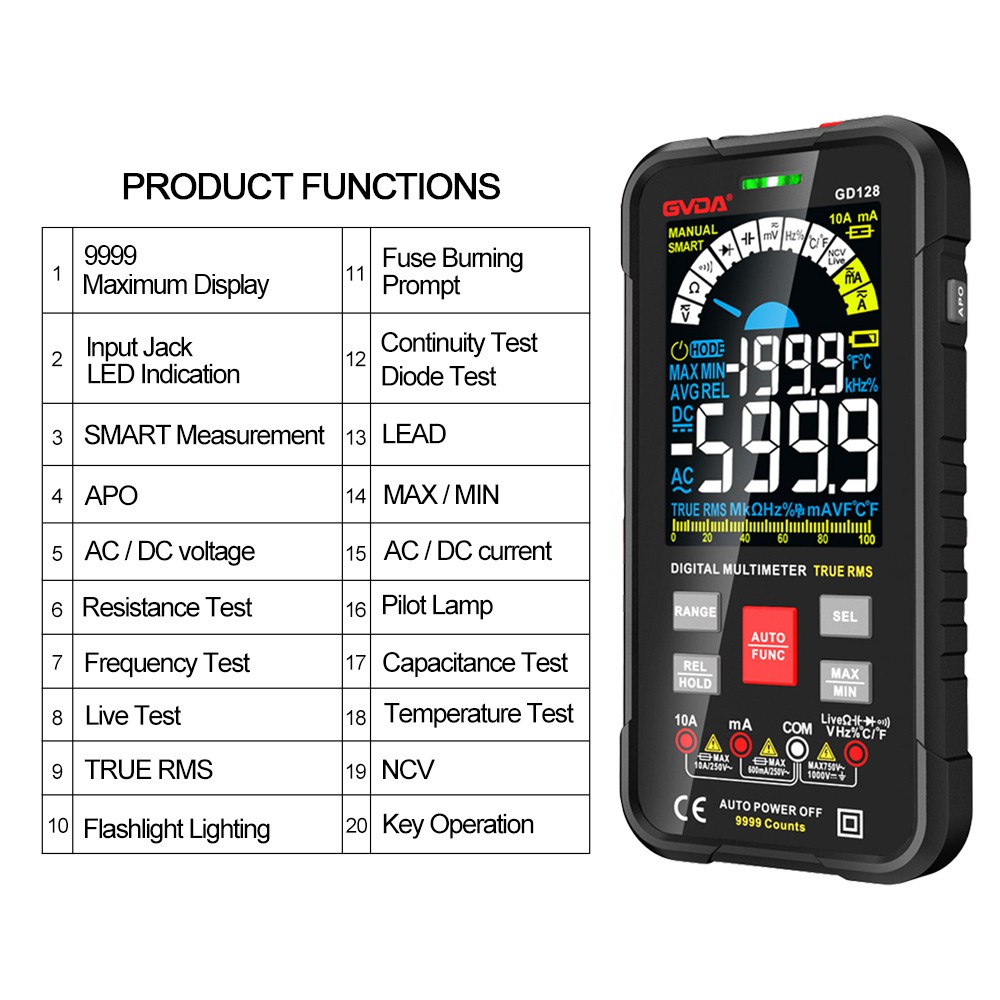

Įjungimo / išjungimo režimas yra matavimo režimas, kurį turi beveik visi multimetrai, naudojamas grandinės tęstinumui (trumpajam jungimui) matuoti. Paprastai jis derinamas su garsiniu signalu ir LED lempute. Garso signalas skleidžia garsą arba dega LED lemputė, rodanti, kad grandinė yra laidži. Kaip parodyta paveikslėlyje, raudoname langelyje esantis simbolis rodo multimetro įjungimo/išjungimo diapazoną.
Įjungimo/išjungimo pavaros principas
Kai multimetras nustatytas į įjungimo / išjungimo padėtį, vidinė grandinė, kuri yra prijungta, yra: juodas zondas yra prijungtas prie neigiamo vidinio akumuliatoriaus gnybto, teigiamas akumuliatoriaus gnybtas yra prijungtas prie rezistoriaus, kurio varža yra maža. , o kitas rezistoriaus galas yra prijungtas prie raudono zondo. Vidinė garso signalo grandinė gauna paleidimo signalą iš rezistoriaus. Jei dviejuose zonduose yra trumpasis jungimas arba varža tarp jų yra maža, skaitiklio suveikančio rezistoriaus įtampa bus didesnė ir suaktyvės pyptelėjimas. Jei varža tarp dviejų zondų yra didelė, tai nuosekliai sujungto vidinio paleidimo rezistoriaus dalinė įtampa yra maža ir jis negali sukelti pyptelėjimo.
Standartinė įjungimo/išjungimo pavara
Bendras apibrėžimas yra toks, kad 80 omų ar mažiau yra laidumas, kitu atveju tai nėra laidumas. Tai reiškia, kad raudoną ir juodą multimetro zondus prijunkite prie abiejų grandinės pusių. Jei šios grandinės varža mažesnė nei 80 omų, multimetras skleis garsą ir laikys grandinę laidžia.
