Rūgštingumo matuoklio struktūrinė sudėtis (pH matuoklis)

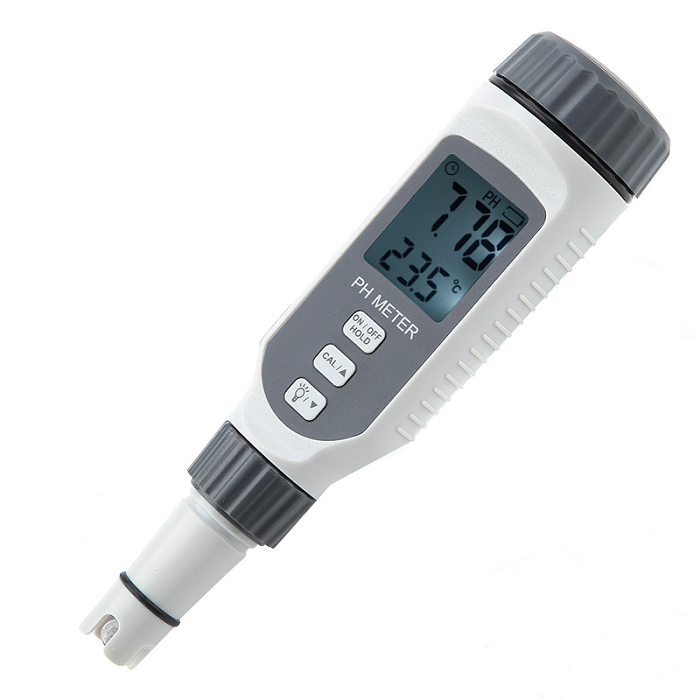

pH matuoklio ir rūgštingumo matuoklio struktūra susideda iš trijų pagrindinių dalių. Visi pramonės atstovai žino, kad pH rūgštingumo matuoklis yra dažniausiai naudojamas prietaisas. Sparčiai vystantis ekonomikai, taikymo sritis ir technologijos nuolat plečiasi ir atnaujinamos. Tiksliam matavimui naudojami įvairūs pH matuokliai ir pH rūgštingumo matuokliai. Skystos terpės pH vertė, įskaitant pramoninį perdirbimą, matavimus maisto pramonėje ir kt. pH matuoklis su atitinkamu jonų atrankiniu elektrodu taip pat gali išmatuoti jonų elektrodo potencialo MV vertę. Potencialų matavimas pH matuokliu yra pats tiksliausias pH matavimo metodas, plačiai naudojamas pramonės, žemės ūkio, mokslinių tyrimų, aplinkos apsaugos ir kitose srityse. Naudotojams, kurie pH matuoklius naudoja pirmą kartą, pažvelkime į tris pagrindinius pH metro struktūrinius komponentus. PH metras susideda iš trijų dalių:
1. Etaloninis elektrodas;
2. Stiklinis elektrodas, kurio potencialas priklauso nuo aplinkinio tirpalo pH;
3. Ampermetras, galintis išmatuoti nedidelius potencialų skirtumus itin didelės varžos grandinėje.
Toliau pateikiamas kiekvieno komponento pagrindinių funkcijų aprašymas:
1. Pagrindinė etaloninio elektrodo funkcija yra palaikyti pastovų potencialą kaip įvairių nuokrypių potencialų matavimo valdiklį. Sidabro-sidabro oksido elektrodas šiuo metu yra dažniausiai naudojamas pH etaloninis elektrodas.
2. Stiklo elektrodo funkcija yra nustatyti potencialų skirtumą, kuris reaguoja į išmatuoto tirpalo vandenilio jonų aktyvumo pokyčius. Įdėjus pH jautrų elektrodą ir etaloninį elektrodą į tą patį tirpalą, susidaro pirminė ląstelė. Ląstelės potencialas yra stiklinio elektrodo ir etaloninio elektrodo potencialų algebrinė suma. E baterija=E nuoroda + E stiklas. Jei temperatūra yra pastovi, šios baterijos potencialas keičiasi priklausomai nuo išmatuojamo tirpalo pH. Sunku išmatuoti baterijos generuojamą potencialą pH matuoklyje, nes elektrovaros jėga labai maža, o grandinė varža labai didelė, 1-100MΩ; todėl signalas turi būti pakankamai sustiprintas, kad būtų galima valdyti standartinį milivoltmetrą arba miliampermetrą.
3. Ampermetro funkcija – kelis kartus padidinti originalios baterijos potencialą. Sustiprintas signalas rodomas per ampermetrą. Ampermetro rodyklės nuokrypio laipsnis rodo signalo, kurį jis valdo, stiprumą. Naudojimo reikmėms ant pH ampermetro ciferblato išgraviruota atitinkama pH vertė; o skaitmeninis pH matuoklis tiesiogiai rodo pH vertę skaičiais.
