Automatinio nuotolio multimetro realizavimo principas

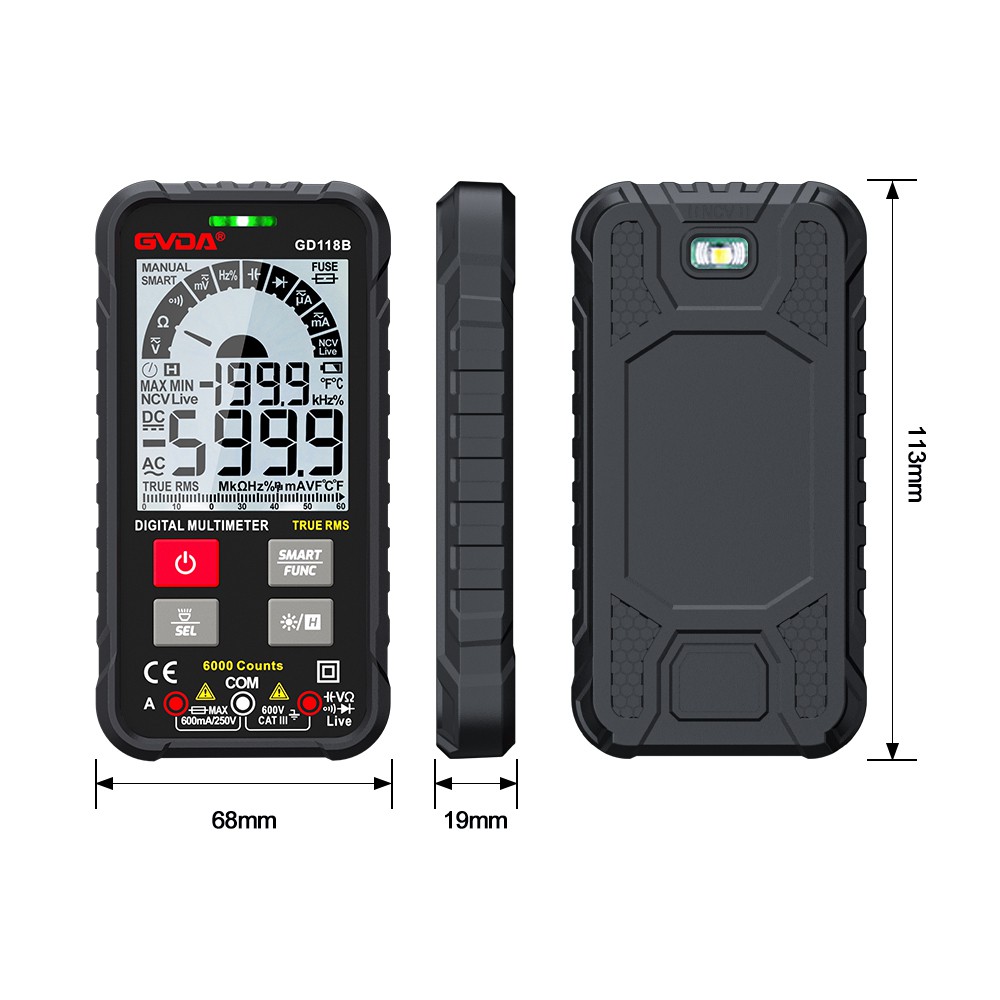

1. Multimetro struktūra (500 tipas)
Multimetras susideda iš trijų pagrindinių dalių: skaitiklio galvutės, matavimo grandinės ir perjungimo jungiklio.
(1) Skaitiklio galvutė: tai didelio jautrumo magnetoelektrinis nuolatinės srovės ampermetras. Pagrindiniai multimetro veikimo rodikliai iš esmės priklauso nuo skaitiklio galvutės veikimo. Skaitiklio galvutės jautrumas reiškia nuolatinės srovės vertę, tekančią per skaitiklio galvutę, kai skaitiklio galvutės rodyklė nukreipta iki visos skalės. Kuo mažesnė vertė, tuo didesnis skaitiklio galvutės jautrumas. Kuo didesnė vidinė varža matuojant įtampą, tuo geresnis jos veikimas. Ant skaitiklio galvutės yra keturios skalės linijos, o jų funkcijos yra tokios: pirmoji eilutė (iš viršaus į apačią) pažymėta R arba Ω, kurie nurodo varžos reikšmę. Kai jungiklis yra omų bloke, perskaitykite šią skalės eilutę. Antroji juosta pažymėta ∽ ir VA, nurodant kintamosios srovės, nuolatinės srovės įtampą ir nuolatinės srovės vertę. Kai perdavimo jungiklis yra kintamosios srovės, nuolatinės srovės arba nuolatinės srovės pavaroje, o diapazonas yra kitoje padėtyje nei AC 10 V, perskaitykite šią skalę. Trečioji eilutė pažymėta 10V, o tai rodo kintamosios srovės įtampos reikšmę 10V. Kai jungiklis yra kintamosios ir nuolatinės srovės įtampos diapazone, o diapazonas yra 10 V kintamosios srovės, perskaitykite šią skalės eilutę. Ketvirta juosta, pažymėta dB, rodo garso lygį.
(2) Matavimo linija
Matavimo grandinė yra grandinė, naudojama įvairiems išmatuotiems objektams paversti maža nuolatinės srovės srove, tinkama skaitiklio matavimui. Jį sudaro rezistoriai, puslaidininkiniai komponentai ir baterijos.
Jis gali paversti įvairius išmatuotus objektus (pvz., srovę, įtampą, varžą ir t. t.) ir skirtingus diapazonus į tam tikrą mažos nuolatinės srovės kiekį, atlikdamas apdorojimo (pvz., ištaisymo, manevravimo, įtampos padalijimo ir kt.) matuoklį. .
(3) Perjungimo jungiklis
Jo funkcija yra pasirinkti daugybę skirtingų matavimo linijų, kad atitiktų skirtingų tipų ir diapazonų matavimo reikalavimus. Paprastai yra du perdavimo jungikliai, pažymėti skirtingomis pavaromis ir diapazonais.
2. simbolio reikšmė
(1)∽ reiškia AC ir DC
(2) V–2,5KV 4000Ω/V reiškia, kad kintamosios srovės ir 2,5KV nuolatinės srovės įtampos bloko jautrumas yra 4000Ω/V
(3) A–V–Ω reiškia, kad galima išmatuoti srovę, įtampą ir varžą
(4) 45-65-1000Hz reiškia, kad veikimo dažnių diapazonas yra mažesnis nei 1000 Hz, o standartinis pramoninis dažnių diapazonas yra 45-65Hz
(5) 2000Ω/V DC reiškia, kad nuolatinės srovės bloko jautrumas yra 2000Ω/V
Simboliai ant apkabos matuoklio ir kratytuvo ratuko yra panašūs į aukščiau pateiktus simbolius (kiti negali būti parašyti dėl neteisingo simbolio formato "nurodantis magnetoelektrinės sistemos ištaisymo tipą su mechaninės reakcijos jėgos prietaisu "nurodantis trijų lygių anti-išorinį magnetinį lauką " nurodant horizontalią padėtį)))
3. Multimetro naudojimas
(1) Susipažino su kiekvieno simbolio reikšme ir kiekvienos rankenėlės bei pasirinkimo jungiklio pagrindine funkcija.
(2) Atlikite mechaninį nulio reguliavimą.
(3) Atsižvelgdami į matuojamą tipą ir dydį, pasirinkite perjungimo jungiklio pavarą ir diapazoną bei sužinokite atitinkamą skalės liniją.
(4) Pasirinkite bandymo laido lizdo padėtį.
(5) Įtampos matavimas: matuodami įtampą (arba srovę), pasirinkite gerą diapazoną. Jei didelei įtampai matuoti naudosite nedidelį diapazoną, kils skaitiklio sudeginimo pavojus; jei naudojate didelį diapazoną mažai įtampai matuoti, rodyklės nuokrypis yra per mažas. Nemoku skaityti. Pasirinkus diapazoną reikia stengtis, kad rodyklė nukryptų iki maždaug 2/3 visos skalės. Jei iš anksto nežinote išmatuotos įtampos dydžio, pirmiausia turėtumėte pasirinkti aukščiausio diapazono pavarą, o tada palaipsniui mažinti iki atitinkamo diapazono.
a. Kintamosios srovės įtampos matavimas: vieną multimetro jungiklį nustatykite į kintamosios srovės ir nuolatinės srovės įtampos diapazoną, o kitą jungiklį į atitinkamą kintamosios srovės įtampos diapazoną ir prijunkite du multimetro rašiklius lygiagrečiai su bandoma grandine arba apkrova.
b Nuolatinės įtampos matavimas: vieną multimetro jungiklį įjunkite į kintamosios ir nuolatinės srovės įtampos diapazoną, o kitą jungiklį į atitinkamą nuolatinės srovės įtampos diapazoną ir prijunkite " " bandymo laidą (raudoną bandymo laidą) prie didelio potencialo. -" Prijunkite bandymo laidą (juodą bandymo laidą) prie mažo potencialo, ty leiskite srovei tekėti iš " " bandymo laido ir ištekėti iš "-" bandymo laido. Jei bandymo laidai yra atvirkščiai, rodyklė ant matuoklio galvutės pasisuks priešinga kryptimi, o rodyklę lengva sulenkti.
(6) Srovės matavimas: matuodami nuolatinę srovę, vieną multimetro jungiklį nustatykite į nuolatinės srovės pavarą, o kitą jungiklį į atitinkamą diapazoną nuo 50uA iki 500mA. Srovės diapazono parinkimas ir nuskaitymo metodas yra toks pat kaip ir įtampos. Matuojant pirmiausia reikia atjungti grandinę, o tada nuosekliai prijunkite multimetrą prie bandomosios grandinės pagal srovės kryptį nuo " " iki "-", tai yra, srovė teka iš raudono bandymo laido ir išteka iš juodo bandymo laido. Jei multimetras per klaidą prijungtas lygiagrečiai su apkrova, skaitiklio galvutės vidinė varža yra labai maža, o tai sukels trumpąjį jungimą ir sudegins skaitiklį. Jo skaitymo metodas yra toks:
Faktinė vertė=nurodyta vertė × diapazonas / visas nuokrypis
(7) Atsparumo matavimas: matuojant varžą multimetru, reikia vadovautis šiais metodais:
aPasirinkite tinkamą didinimo pavarą. Multimetro omų bloko skalės linija yra nelygi, todėl parinkus didinimo bloką, rodyklė turėtų likti plonesnėje skalės linijos dalyje, o kuo arčiau skalės vidurio, tuo tikslesnė. skaitymas. Paprastai rodyklė turėtų būti tarp 1/3–2/3 skalės.
b omų nulio nustatymas. Prieš matuojant varžą, du bandymo laidai turi būti trumpai sujungti, o "omo (elektrinio) nulio reguliavimo rankenėlė" turi būti sureguliuota tuo pačiu metu, kad rodyklė tiesiog nukreiptų į nulinę padėtį dešinėje omo pusėje. skalė. Jei rodyklės negalima nustatyti į nulinę padėtį, tai reiškia, kad baterijos įtampa yra nepakankama arba matuoklio viduje yra problema. Ir kiekvieną kartą pakeitus didinimo pavarą, norint užtikrinti tikslų matavimą, reikia iš naujo nustatyti omų nulio reguliavimą.
c rodmuo: skaitiklio rodmuo, padaugintas iš padidinimo, yra išmatuoto pasipriešinimo varžos vertė.
