Multimetras – talpos nustatymo patarimai
Priežastys naudoti multimetrą talpai matuoti
Palyginti su rezistoriais, kondensatoriai grandinėje turi daug didesnį gedimų dažnį ir yra daug skirtingų gedimų formų, todėl jų nustatymas yra sudėtingas.
Kokį prietaisą turėtų naudoti multimetras talpai matuoti?
Tinkamas diapazonas turėtų būti parinktas atsižvelgiant į apskaičiuotus išmatuotos talpos matmenis:
000p failas, tinkamas mažesnės nei 2000 pF talpos matavimams;
idealiai tinka matuoti talpą tarp 2000pF ir 20nF yra 20n diapazonas;
idealiai tinka matuoti talpą nuo 20 nF iki 200 nF yra 200 n diapazonas;
tinka matuoti talpą tarp 200nF ir 2F, yra 2 diapazone;
Tinka matuoti talpą nuo 2F iki 20F, 20 diapazone.
Kaip išmatuoti talpą rodyklės multimetru
Prijunkite juodą bandymo laidą prie teigiamo kondensatoriaus poliaus, o raudoną – prie neigiamo poliaus, nustatydami rodyklės multimetrą į Rx1k arba Rx100 diapazoną. Rodyklė rodo, kad talpa yra tipiška, jei ji greitai pasislenka į dešinę ir lėtai grįžta į padėtį, artimą begalybei (). Rodyklė rodo išmatuotą kondensatoriaus atsparumo nuotėkiui reikšmę; jei grąžinimo vertė yra mažesnė už begalybę, kondensatorius turi didelę nuotėkio srovę ir negali būti naudojamas; aliuminio elektrolitinio kondensatoriaus atsparumas nuotėkiui turi būti didesnis nei 200k;kondensatorius buvo atjungtas arba elektrolitas išdžiūvo ir prarado talpą, jei rodyklė niekaip nesisuka į dešinę; Kondensatorius sugedo, jei rodyklė netvarkingai svyruoja ir lieka šalia 0, tada sustoja.
Atsargumo priemonės naudojant multimetrą talpai matuoti

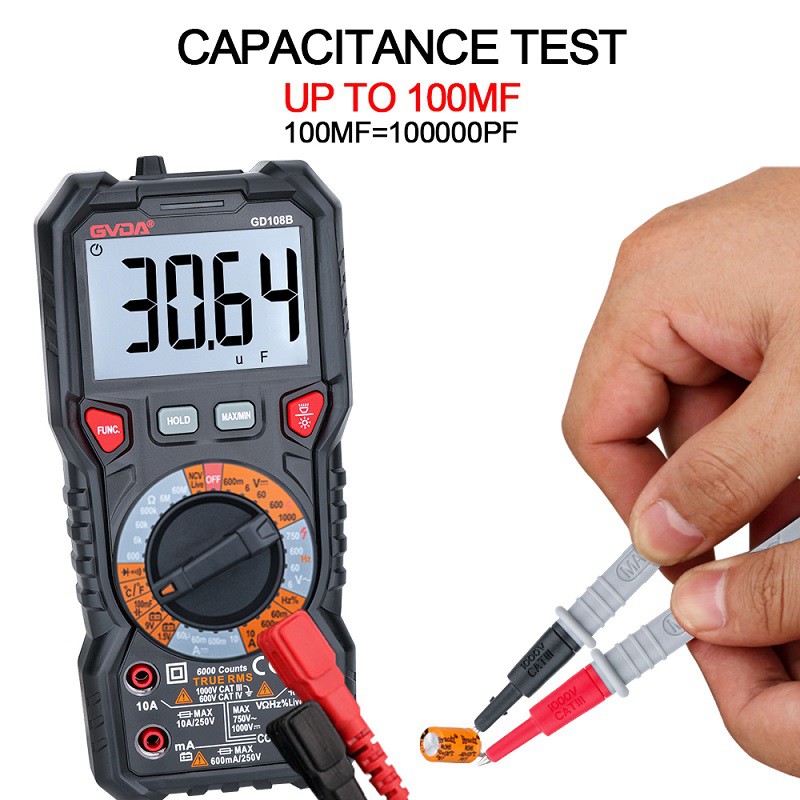

Prieš matavimą elektra turi būti išjungta ir iškrauta. Metalinio objekto, pavyzdžiui, atsuktuvo, radimas, atviros metalo dalies laikymas ant izoliacinės rankenos ir dviejų išmatuoto kondensatoriaus pėdų sugriebimas yra iškrovimo procedūros žingsniai. Norėdami išmatuoti talpą, naudokite skaitmeninį multimetrą. Kai kondensatorius išsikraus, suraskite kondensatoriaus bloką, įkiškite du jo kaiščius į talpos matavimo lizdą ir palaukite, kol LCD ekrano svyruojantys rodmenys stabilizuosis. Šoninio kondensatoriaus talpa atspindi tikrąją vertę. Galite naudoti rodyklės multimetro atsparumą nuotėkiui matuoti. Matuojant RX1K arba RX100 galima naudoti su mažos talpos multimetru. Rodyklė pasisuks pagal laikrodžio rodyklę, rodydama, kad kondensatorius yra visiškai įkrautas, kai du bandymo laidai yra prijungti prie dviejų kondensatoriaus pėdų ir matuojamas ciferblato ekranas. Kai srovė teka, rodyklės sukasi prieš laikrodžio rodyklę iki begalybės . Talpa didėja didėjant rankų kampui. Rankos turi nuolat siūbuoti nukreipimo proceso metu, kad jos grįžtų į begalybę. Tai iš pradžių rodo, kad kondensatoriuje nėra nuotėkio. vieta, kur adata staiga sulėtėja arba vėl nustoja judėti, signalizuojant apie nutekėjimą tam tikroje kondensatoriaus srityje. Jei galutinis ekranas yra neribotas, nurodoma, kad nėra nuotėkio. Arba galite pažvelgti į osciloskopo charakteristikas, o tai nėra įmanoma paprastiems žmonėms. Taip pat yra kondensatorius su atsparios įtampos verte. Ant elektrolitinio kondensatoriaus dažnai yra įrašyta atsparumo įtampos vertė. Renkantis svarbu atkreipti dėmesį į keraminius kondensatorius, kuriuose nėra viršutinių ženklų.
