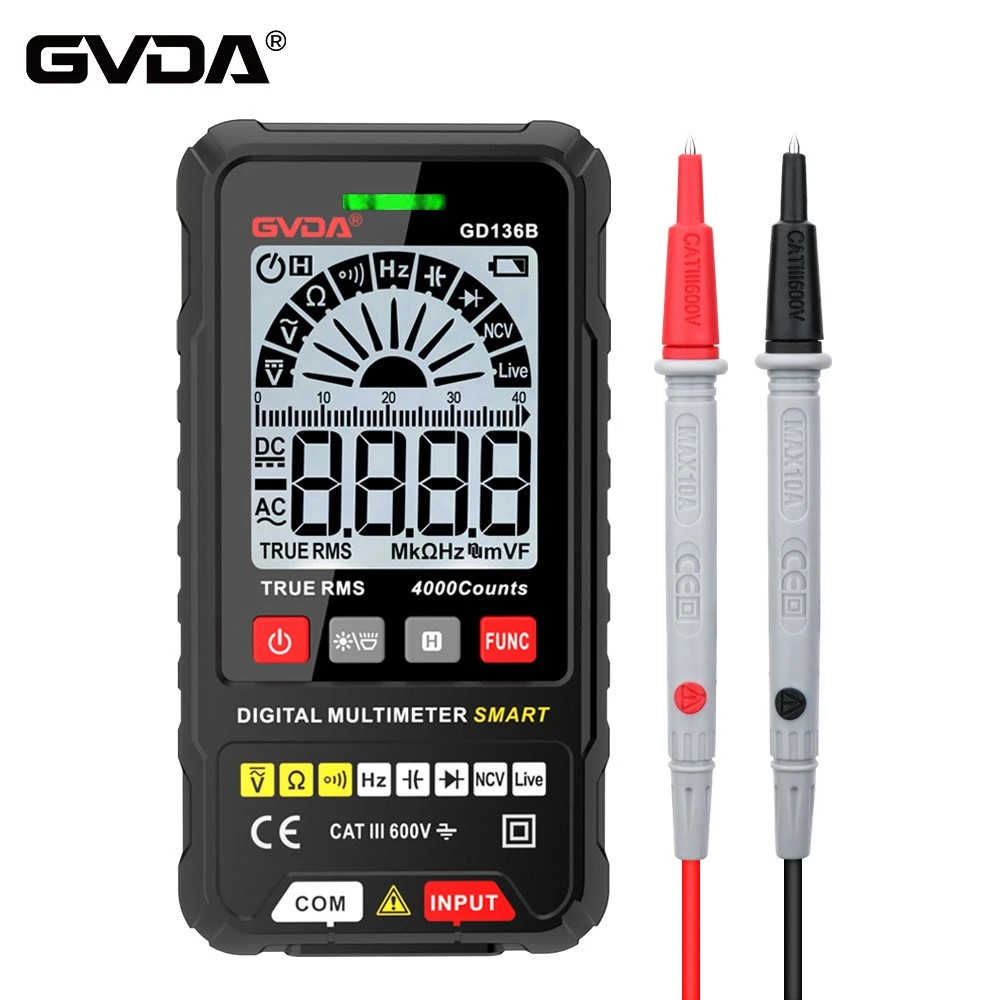

Kaip naudoti multimetrą trumpajam jungimui, trumpajam jungimui ir nuotėkiui patikrinti
Šiandien pateiksiu jums esminius elektriko įgūdžius, naudodami multimetrą, kad patikrintumėte, ar nėra trumpųjų jungimų, trumpųjų jungimų ir nuotėkio. Dažniausiai elektrikams naudojami prietaisai yra multimetrai, gnybtiniai ampermetrai, megohmetrai, žemės varžos matuokliai, elektriniai tilteliai ir kt. Tarp jų multimetrai yra plačiausiai naudojami atliekant kasdienę elektrikų techninę priežiūrą. Multimetrai turi daug funkcijų, tokių kaip srovės, varžos, įtampos, diodų, tranzistorių, talpos, induktyvumo, temperatūros ir kt.
Patikrinkite trumpąjį jungimą su multimetru
„Trumpasis jungimas“ reiškia, kad du maitinimo šaltinio galai yra tiesiogiai sujungti viela. Naudojant multimetrą norint patikrinti, ar nėra trumpojo jungimo, iš tikrųjų reikia išmatuoti varžą, kad nustatytų, ar grandinė yra prijungta. Kadangi multimetro varžos diapazono negalima išmatuoti, kai maitinimas įjungtas, varža turi būti matuojama išjungus maitinimą.
Sprendimo metodas: pirmiausia atjunkite maitinimą, kad įsitikintumėte, jog nėra elektros, o tada naudokite multimetro varžos diapazoną, kad išmatuotų abu matuojamo objekto galus. Įprastomis aplinkybėmis yra tam tikra pasipriešinimo vertė. Jei išmatuota varža lygi nuliui, tai reiškia, kad matuojamas objektas yra trumpai jungtas. Taip pat galite naudoti multimetro garsinio signalo arba diodo režimą, kad išmatuotų abu bandomojo objekto galus, kai maitinimas išjungtas. Jei pasigirsta aštrus pyptelėjimas, tai reiškia, kad bandomas objektas turi trumpąjį jungimą.
Pastaba: Jei išmatuota varža turi tam tikrą vertę, bet yra labai maža, tikėtina, kad įvyko trumpasis jungimas, kurį sukelia kontaktinė varža. Matuodami kartais susiduriame su tokia situacija. Pavyzdžiui, jei šiek tiek tvirčiau paspausite multimetro rašiklį, išmatuotas rezultatas taps mažesnis; Jei bandymo rašiklį šiek tiek atpalaiduosite, išmatuotas rezultatas taps didesnis. Taip yra todėl, kad bandymo laidai ir bandomas laidas nėra tinkamai prijungti, taip pat matuojama prijungimo taško kontaktinė varža. Siekiant kuo labiau sumažinti matavimo paklaidas ir atkurti rezultatų autentiškumą. Todėl matavimo metu bandymo laidai ir tiriamo objekto laidai turi būti tvirtai sujungti; jei bandomas laidas yra stipriai aprūdijęs arba oksiduotas, oksido sluoksnis nuo laidininko paviršiaus turi būti nugramdytas. (Įprastomis aplinkybėmis varis yra ryškiai aukso geltonumo, o po oksidacijos pasidaro blyškiai juodas; tas pats pasakytina ir apie aliuminio laidus)
Patikrinkite grandinės pertrauką multimetru
Kai žinote, kaip naudoti multimetrą trumpajam jungimui patikrinti, atviros grandinės tikrinimas yra labai paprastas.
Sprendimo metodas: pirmiausia atjunkite maitinimą, kad įsitikintumėte, jog nėra maitinimo, o tada naudokite multimetro varžos diapazoną, kad išmatuotų abu linijos galus. Įprastomis aplinkybėmis pasipriešinimas yra lygus nuliui arba turi tam tikrą pasipriešinimo vertę. Jei išmatuota varža yra begalinė, tai reiškia, kad abiejuose linijos galuose nėra ryšio, tai yra, įvyko atvira grandinė. Taip pat galite naudoti multimetro garsinį signalą arba diodą, kad patikrintumėte abu linijos galus, kai maitinimas išjungtas. Jei girdimas zvimbimas, tai reiškia, kad linija prijungta; priešingai, jei nėra garso, tai reiškia, kad bandoma linija gali būti trumpai sujungta.
Pastaba: įprastomis aplinkybėmis varža abiejuose laido galuose yra lygi nuliui (arba artima nuliui); elektros įrenginiai normaliomis aplinkybėmis turi tam tikrą varžą, tačiau savitoji varža priklauso nuo jo paties. Todėl norint nustatyti, ar grandinė ar elektros įranga yra atvira, geriausia naudoti didelio diapazono rezistorių. Kadangi kai kurių elektros įrenginių varža yra labai didelė, pavyzdžiui, energiją taupančių lempų, kurių negalima išmatuoti mažu diapazonu.
Multimetras, skirtas matuoti nuotėkį
Pirmiausia turime pagalvoti apie klausimą: kuo skiriasi įrangos nuotėkis nuo normalių sąlygų? Įprastomis aplinkybėmis elektros įrangos nulinė linija yra izoliuota ir neturi ryšio su įrangos korpusu. Pažeidus elektros įrenginių izoliaciją, pavyzdžiui, nulinis laidas arba įtampingasis laidas yra prijungtas prie korpuso, tada srovė tekės į korpusą, todėl korpusas bus elektrifikuotas. Todėl galite nustatyti, ar elektros įranga nesandau, išmatuodami, ar prie korpuso prijungtas nulinis laidas arba įtampa.
Sprendimo metodas: pirmiausia atjunkite maitinimą, kad įsitikintumėte, jog nėra elektros, nustatykite pavarą į didžiausią varžos pavaros diapazoną, o tada multimetru išmatuokite varžą tarp nulinio laido (arba įtampingo laido) ir korpuso ( arba įžeminimo laidas, prijungtas prie korpuso). Įprastomis aplinkybėmis pasipriešinimo vertė turėtų būti begalinė. Jei išmatuojama tam tikra pasipriešinimo vertė, tai reiškia, kad yra nuotėkis.
Pastaba: Nuotėkio matavimo multimetras tinka tik tais atvejais, kai nuotėkis yra labai rimtas, pvz., kai nulinis laidas arba įtampingasis laidas liečia metalinį korpusą. Neįmanoma aptikti nuotėkio, atsiradusio dėl nepakankamo izoliacijos stiprumo, pvz., kai vielos apvalkalas sensta, bet vis dar turi tam tikrą izoliacijos gebą. Kadangi vielos apvalkalas turi tam tikrą izoliacijos stiprumą, jis yra nelaidus esant žemai įtampai, tačiau esant aukštai įtampai atsiras nuotėkis. Jei norite tiksliai išmatuoti, ar grandinėje arba įrangoje nėra nuotėkio, turite naudoti profesionalesnę įrangą{1}}megerį (megerį).
