Kaip klasifikuojamas perjungimo maitinimo šaltinis
Žmonių perjungiamojo maitinimo technologijos sritis yra susijusių galios elektroninių prietaisų kūrimo pusė, perjungimo keitiklių technologijos kūrimo pusė, jie abu skatina vienas kitą, kad kiekvienais metais būtų skatinamas perjungiamasis maitinimas iki daugiau nei dviženklio augimo tempo. šviesos kryptis, maža, plona, mažai triukšminga, labai patikima, apsauganti nuo trukdžių. Perjungimo maitinimo šaltinį galima suskirstyti į dvi kategorijas: AC / DC ir DC / DC, DC / DC keitiklis dabar pasiekė moduliškumą, o projektavimo technologija ir gamybos procesai namuose ir užsienyje yra subrendę ir standartizuoti bei pripažinti vartotojų, tačiau AC / DC moduliškumas, dėl savo savybių, kad moduliškumo procesas, su kuriuo susiduria modulinis procesas, sudėtingesnė technologija ir gamybos proceso klausimai. Toliau pateikiami dviejų tipų perjungimo maitinimo šaltinio struktūra ir charakteristikos.
DC/DC keitiklis
DC/DC konvertavimas yra fiksuotos nuolatinės srovės įtampos pavertimas kintama nuolatine įtampa, taip pat žinoma kaip nuolatinės srovės smulkintuvas. Chopper veikia dviem būdais, vienas yra impulso pločio moduliavimo metodas Ts yra nepakitęs, pakeiskite toną (bendra paskirtis), antrasis yra dažnio moduliavimo metodas, tonas nesikeičia, pakeiskite Ts (linkusi į trukdžius). Jo specifinė grandinė susideda iš šių kategorijų:
(1) Buck grandinės - buck skeltuvai, kurių vidutinė išėjimo įtampa Uo yra mažesnė už įėjimo įtampą Ui, su tuo pačiu poliškumu.
(2) Padidinimo grandinės – stiprintuvai, kurių vidutinė išėjimo įtampa Uo yra didesnė už įėjimo įtampą Ui, su tokiu pat poliškumu.
(3) „Buck-Boost“ grandinė – „Buck“ arba „Boost“ smulkintuvas, kurio vidutinė išėjimo įtampa Uo yra didesnė arba mažesnė už įėjimo įtampą Ui, esant priešingam poliškumui ir indukciniam perdavimui.
(4) „Cuk“ grandinė – „Buck“ arba „Boost“ smulkintuvas, kurio vidutinė išėjimo įtampa Uo yra didesnė arba mažesnė už įėjimo įtampą Ui, atvirkštinis poliškumas ir talpinis perdavimas.
Šiandieninė minkštojo perjungimo technologija daro kokybinį šuolį DC/DC srityje, JAV VICOR kompanija suprojektavo ir pagamino įvairius ECI minkšto perjungimo DC/DC keitiklius, kurių * didelė išėjimo galia 300W, 600W, 800W ir kt. galios tankis (6, 2, 10, 17) W/cm3, efektyvumas (80-90) proc. Japonijos „NemicLambda“ * naujai pristatė RM serijos aukšto dažnio perjungiamojo maitinimo modulio minkštojo perjungimo technologiją, jos perjungimo dažnis (200-300) kHz, galios tankis pasiekė 27 W/cm3, naudojant sinchroninį lygintuvą (vietoj MOS-FET). Schottky diodo), visos grandinės efektyvumas padidintas iki 90%.

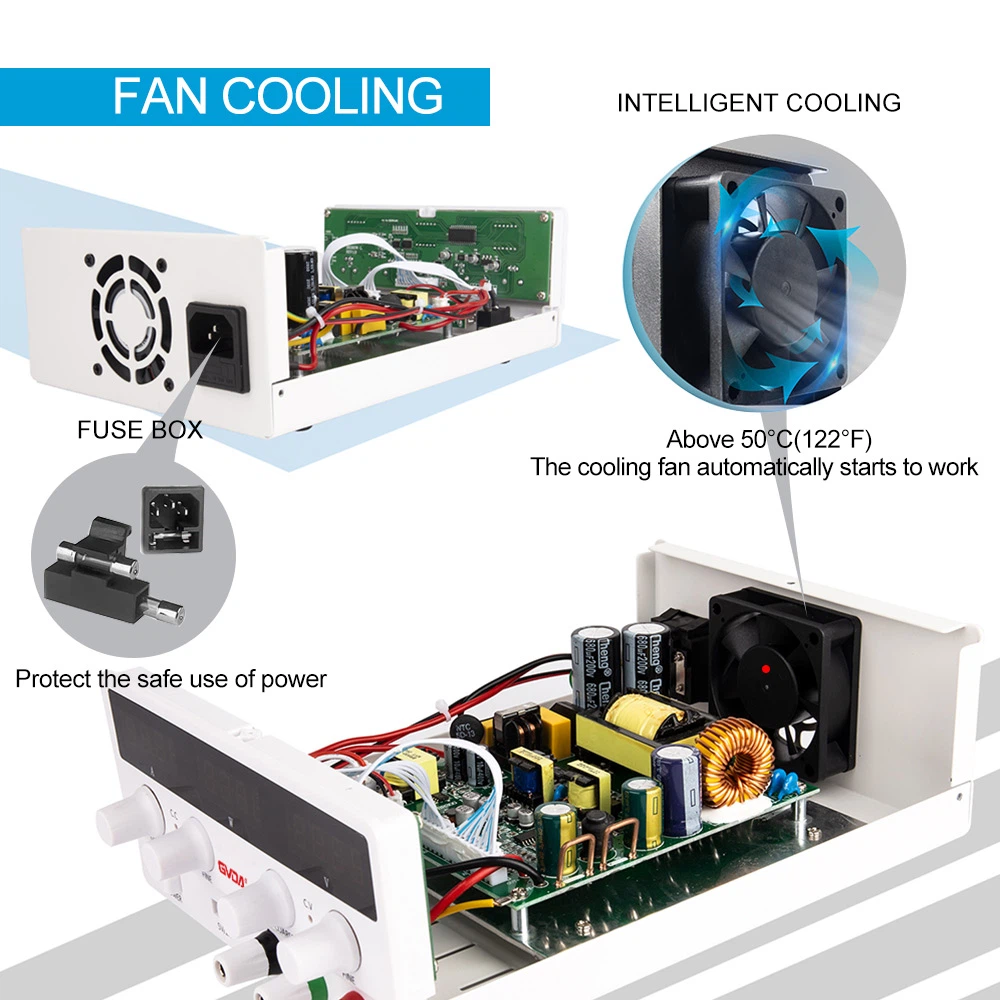

AC/DC konvertavimas
Kintamosios srovės / nuolatinės srovės konvertavimas yra skirtas konvertuoti kintamą į nuolatinę srovę, galios srautas gali būti dvikryptis, galios srautas iš maitinimo šaltinio į apkrovą vadinamas "taisymu", o energijos srautas iš apkrovos atgal į maitinimo šaltinį vadinamas " aktyvus keitiklis“. AC/DC keitiklio įėjimas 50/60 Hz kintamosios srovės, dėl 50/60 Hz kintamosios srovės įvesties galios srautas iš apkrovos į apkrovą vadinamas "aktyviuoju keitikliu". AC/DC keitiklio įvestis yra 50/60Hz kintamoji srovė, nes ji turi būti ištaisyta, filtruojama, todėl santykinai didelis filtro kondensatoriaus dydis yra būtinas, tuo pačiu dėl susidūrimo su ** standartais (pvz., UL, CCEE). ir tt) ir EMC direktyvos apribojimus (pvz., IEC, FCC, CSA), kintamosios srovės įvestis turi būti įtraukta į EMC filtravimą ir komponentų naudojimą pagal ** standartus, o tai riboja miniatiūrinį AC/DC maitinimo šaltinis. Be to, dėl vidinio aukšto dažnio, aukštos įtampos ir didelės srovės perjungimo veiksmų, dėl kurių sunkiau išspręsti EMS elektromagnetinio suderinamumo problemą, taip pat vidinės didelio tankio montavimo grandinės konstrukcija kelia aukštus reikalavimus, Dėl tos pačios priežasties aukštos įtampos, didelės srovės perjungimas padidina maitinimo šaltinio eksploatacines sąnaudas, ribodamas AC / DC keitiklio moduliavimo procesą, todėl jį reikia naudoti, kad maitinimo sistemos projektavimo metodai būtų optimalūs. kad jo veikimo efektyvumas būtų tam tikras pasitenkinimo lygis.
AC/DC keitiklis gali būti suskirstytas į pusės bangos grandinę ir visos bangos grandinę pagal grandinės laidus. Pagal maitinimo šaltinių skaičių fazės gali būti suskirstytos į vienfazes, trifazes, daugiafazes. Pagal grandinės veikimo kvadrantą galima suskirstyti į vieną kvadrantą, du kvadrantus, tris kvadrantus, keturis kvadrantus.
