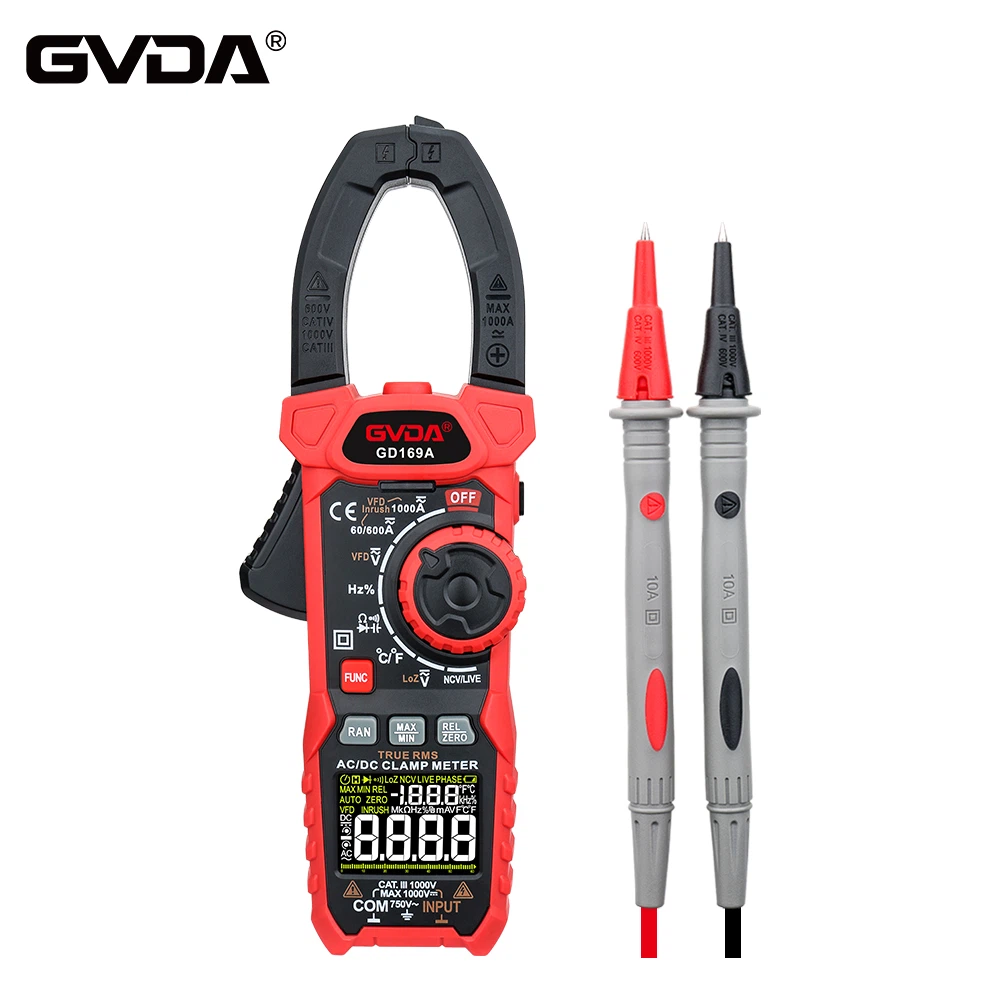

Apkabos matuoklis iš esmės susideda iš srovės transformatoriaus, veržliarakčio ir lyginančios magnetoelektrinės sistemos su reakcijos jėgos matuokliu.
Apkabos matuoklio veikimo principas yra toks pat kaip ir transformatoriaus.
Pirminė ritė yra viela, einanti per žnyplės šerdį, kuri yra lygiavertė 1-posūkio transformatoriaus pirminei ritei, kuri yra pakopinis transformatorius. Antrinė ritė ir ampermetras matavimui sudaro antrinę grandinę.
Kai per laidą praeina kintamoji srovė, būtent ši ritė sukuria kintamąjį magnetinį lauką, o antrinėje kilpoje susidaro indukuota srovė. Srovės ir pirminės srovės santykis yra lygus atvirkštiniam pirminės ir antrinės ritės posūkių santykiui. .
Apkabos tipo ampermetras naudojamas didelei srovei matuoti. Jei srovė nėra pakankamai didelė, pirminis laidas gali būti perkeltas per spaustuko tipo skaitiklį, kad padidėtų apsisukimų skaičius, o tuo pačiu metu išmatuota srovė dalijama iš apsisukimų skaičiaus.
Gnybto tipo ampermetro perforuoto srovės transformatoriaus antrinė apvija yra apvyniota ant geležinės šerdies ir prijungta prie kintamosios srovės ampermetro, o jos pirminė apvija yra išmatuotas laidas, einantis per transformatoriaus centrą.
Rankenėlė iš tikrųjų yra diapazono pasirinkimo jungiklis, o veržliarakčio funkcija yra atidaryti ir uždaryti judamąją perforatoriaus geležinės šerdies dalį, kad ji būtų pritvirtinta prie bandomojo laidininko.
Matuojant srovę, spaudžiant veržliaraktį, atidarant nasrus, išmatuotą srovę nešantį laidą įstatome į perforuoto srovės transformatoriaus vidurį, kai per matuojamą laidą teka kintamoji srovė;
Kintamosios srovės magnetinis srautas sukelia srovę transformatoriaus antrinėje apvijoje, o srovė praeina per elektromagnetinio ampermetro ritę, kad nukreiptų rodyklę ir rodyklės skalėje parodytų išmatuotą srovės vertę.
Apie gnybto matuoklio struktūrą ir principą
Instrukcijos
(1) Prieš matavimą reikalingas mechaninis nulio reguliavimas
(2) Pasirinkite atitinkamą diapazoną, pirmiausia pasirinkite didelį diapazoną, tada pasirinkite mažą diapazoną arba pažiūrėkite į vardinės lentelės vertę, kad įvertintumėte.
(3) Naudojant diapazono matavimą, kai rodmuo nėra akivaizdus, bandomas laidas gali būti apvyniotas keliais posūkiais, apsisukimų skaičius turėtų būti pagrįstas žandikaulio centre esančių posūkių skaičiumi, tada rodmuo { {1}} nurodyta vertė × diapazonas / visas nuokrypis × apsisukimų skaičius
(4) Baigę matavimą, nustatykite jungiklį į diapazoną.
(5) Matuojant bandomas laidininkas turi būti žandikaulių centre, o žandikauliai turi būti sandariai uždaryti, kad būtų sumažintos paklaidos.
