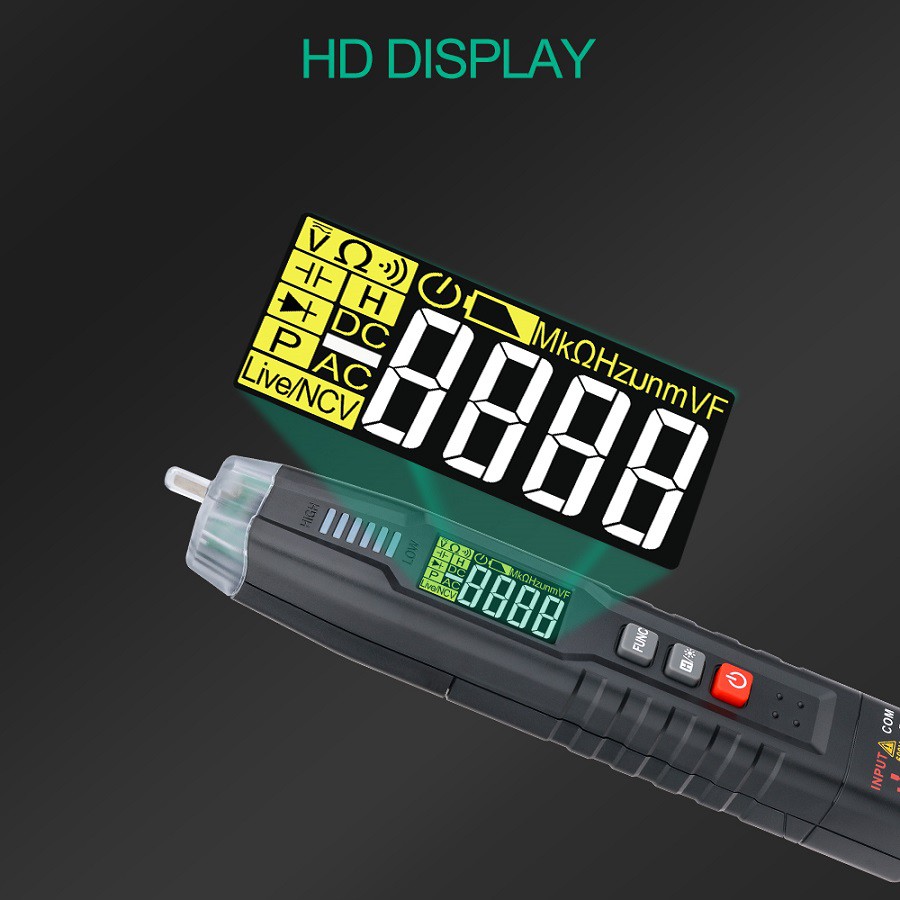

Išsamus įvairių multimetro funkcijų naudojimo ir atsargumo priemonių paaiškinimas
Plačiausiai naudojamas rezistorių blokas
Atsparumo pavara (omų pavara) paprastai naudojama varžos vertei, grandinių ir grandinės komponentų tęstinumui matuoti ir komponentų kokybei įvertinti, matuojant, ar varžos vertė tarp komponentų kaiščių atitinka įprastus duomenis.
Prieš naudojant rodyklės multimetrą, būtina jį nustatyti į nulį. Sujunkite du zondus ir rodyklė pasislinks į dešinę. Sureguliuokite nulinį potenciometrą taip, kad rodyklė būtų nukreipta į nulio ženklą dešinėje. Jei nulio reguliavimas neįmanomas ir naudojami Rx1 iki Rx1k, tai rodo, kad 1,5 V akumuliatorius išsikrovęs; Naudojant Rx10k režimą, tai rodo, kad 9 V arba 12 V baterijoje nepakanka energijos.
1. Diapazono pasirinkimas
Omų skalė pažymėta Ω, dešinėje – nulis, o kairėje – didėjančios reikšmės. Skalė išdėstyta nelinijiškai, o vidurinė dalis rodoma tiksliau. Pakeitus rezistoriaus diapazoną, norint užtikrinti matavimo tikslumą, jis turi būti nulinis.
Atpažinę pasipriešinimo reikšmę, pasirinkite atitinkamą diapazoną ir sureguliuokite jį iki nulio. Atitinkamo diapazono parinkimo principas yra toks, kad išmatuotos vertės rodyklė būtų kuo arčiau ciferblato vidurinės padėties. Jei varža yra 10 Ω, pasirinkite Rx1 režimą. Jei varža yra 220 Ω, pasirinkite Rx10 režimą. Jei varža yra 4,7k Ω, pasirinkite Rx100 režimą. Jei varža yra 68k Ω, pasirinkite Rx1k arba Rx10k režimą. Uždėkite zondą ant dviejų bandomojo rezistoriaus kaiščių, perskaitykite varžos ratuko rodykle nurodytą vertę (viršutinė skalės linija), tada padauginkite ją iš to lygio daugiklio, kad gautumėte rezistoriaus varžos vertę. .
Jei naudojamas skaitmeninis multimetras, kuo arčiau tos pavaros diapazono išmatuoto komponento varža, tuo tikslesnis bus matavimo rezultatas. 150 Ω rezistorius gali būti matuojamas naudojant tiek Rx200, tiek Rx2k režimus, tačiau 200 režimas turi tikslesnius skaitmenis, todėl matavimo rezultatai natūraliai yra tikslesni.
2. Kelio matavimas
Daugeliui techninės priežiūros darbų pirmiausia reikia išmatuoti varžos vertę tiesiai ant plokštės. Matuojant kelyje dėl kitų serijinių ir lygiagrečių komponentų įtakos gali būti matavimo rezultatų nukrypimų. Paprastai zondą reikia kalibruoti du kartus ir etalonine varžos verte paimti tą, kurio varža didesnė. Jei išmatuotas 82k Ω rezistorius (žr. 2 pav.), o rezultatas yra mažesnis už vardinę vertę su nedideliu skirtumu, tai rodo, kad rezistorius yra normalus. Jei išmatuota pasipriešinimo vertė yra didesnė už tikrąją varžos vertę, tai gali būti dėl pasipriešinimo kitimo padidėjimo; Jei išmatuota varžos vertė yra labai maža, pvz., nėra mažo varžos rezistoriaus arba lygiagretus indukcinių komponentų prijungimas, prieš matavimą reikia sulituoti kaiščius arba pašalinti komponentus.
