Dabartinis kintamosios srovės gnybtų ampermetrų matavimo standartas
Grandinėse su didelėmis srovėmis matavimui paprastai naudojami gnybtų ampermetrai, o tai yra gana saugu;
Nustatykite multimetrą į srovės diapazoną, tada prijunkite jį nuosekliai į matuojamos srovės grandinę. Reikėtų pažymėti, kad jei tai yra nuolatinės srovės grandinė, reikia atkreipti dėmesį į poliškumą. Nesvarbu, ar matuojama srovė, ar įtampa, skaitiklis turi būti sureguliuotas į atitinkamą pavarą, tai yra, skaitiklio pavara turi būti didesnė už matuojamo objekto įtampos ar srovės vertę. Jei nesate tikri, nustatykite maksimalią vertę.
Matuojant srovę, ampermetras turi būti nuosekliai jungiamas su apkrova, nes srovė nuosekliojoje grandinėje visur yra vienoda, todėl per ampermetrą einanti srovė yra matuojama apkrovos srovė. Neteisingai prijungus, jungiamas lygiagrečiai su apkrova, nes ampermetro vidinė varža labai maža. Esant apkrovos įtampai, praeis didesnė srovė, sugadindama ampermetrą.
Matuojant įtampą, būtina lygiagrečiai su apkrova prijungti voltmetrą, nes lygiagrečioje grandinėje įtampa bet kurioje šakoje yra lygi, tai yra, įtampa abiejuose voltmetro galuose yra tikroji apkrovos įtampa. Jei voltmetras įdėtas į apkrovos grandinę, tikrosios įtampos išmatuoti negalima.

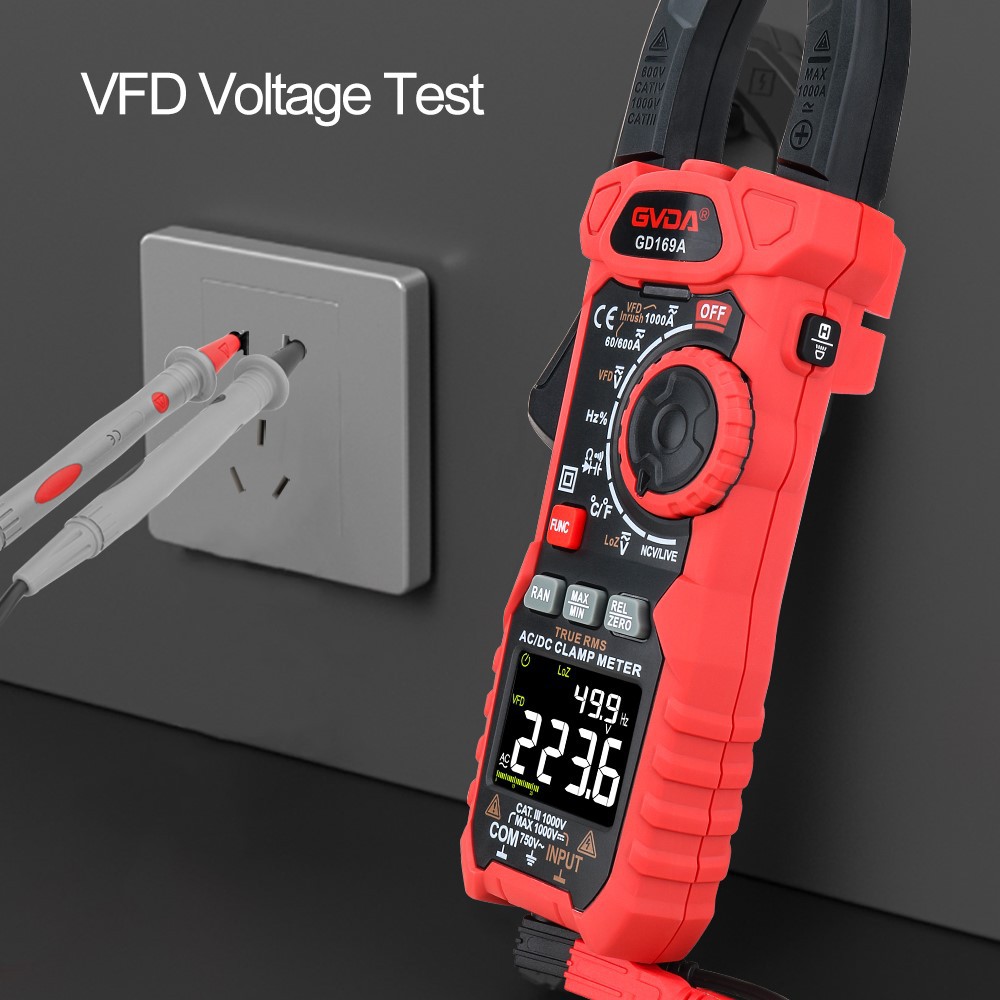

Gnybto tipo ampermetro struktūra iš tikrųjų yra kintamosios srovės transformatorius. Tai prilygsta transformatoriui, turinčiam tik vieną apsisukimą per apsisukimą ir daug apsisukimų viename posūkyje, o antrinė apkrova yra ankstesnis kintamosios srovės ampermetras.
Kai spaustukas ampermetras suspaudžia fazinį laidą, tai prilygsta apvijai. Šiuo metu darbinė srovė sukelia magnetinį srautą spaustuko ampermetro geležies šerdies grandinėje, o magnetinis srautas praeina per antrinę apviją, kad sukeltų antrinę įtampą ir suformuotų srovę antrinėje apkrovoje. Šios antrinės srovės dydis yra tiesiogiai proporcingas pirminei srovei, todėl skaitiklio rodoma vertė gali netiesiogiai atspindėti pirminės darbinės grandinės srovės dydį. Taigi, norint išmatuoti srovę, nereikia atjungti grandinės.
