Kokia yra bandomojo rašiklio struktūra? Kiek įtampos gali išmatuoti matavimo rašiklis
Kokia yra bandomojo rašiklio struktūra
Bandomasis rašiklis yra vienas iš svarbiausių elektrikų įrankių, naudojamas matuoti, ar laidininkas yra įtampa. Jis daugiausia naudojamas patikrinti, ar elektros grandinėse ir įrangoje yra įtampa. Čia yra įvadas į bandomojo rašiklio struktūrą. Pažiūrėkime kartu!

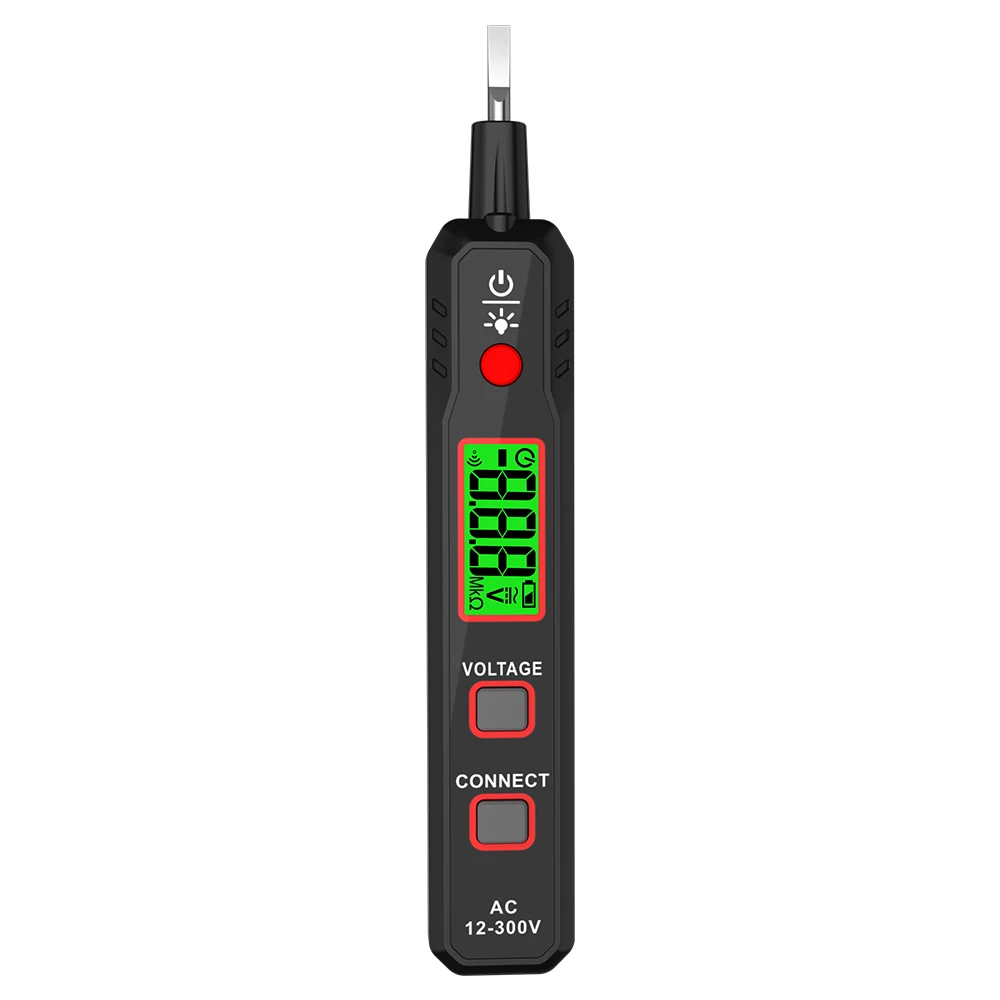

Matavimo rašiklio struktūrą paprastai sudaro kontaktinis elektrodas, varža, neoninis burbulas, spyruoklė ir metalinis galo gaubtas (rankinis kontaktinis elektrodas). Skaitmeniniams įrenginiams taip pat yra ekranai, indikatoriaus lemputės, maitinimo ir laiko tikrinimo klavišai bei išjungimo bandymo klavišai.
Be to, yra daugybė elektrinių rašiklių išvaizdos, pvz., atsuktuvų formos, bet negali būti naudojami kaip atsuktuvai, negali būti naudojami varžtams priveržti ar varžtams išardyti. Taip pat yra keletas naujų matavimo rašiklių, pavyzdžiui, skaitmeninių, kurie gali ne tik stebėti, ar laide yra elektros, bet ir išmatuoti įtampos vertę. Be to, kai kurie draugai elektrikai naudoja indukcinio tipo matavimo rašiklius, kuriuos naudoti labai patogu. Yra daugybė bandymo rašiklių tipų, o tai padidina elektrikų pasirinkimą.
Kiek įtampos gali išmatuoti matavimo rašiklis
1. Įprastu bandymo rašikliu išmatuotas įtampos diapazonas yra nuo 60 V iki 500 V. Kai įtampa žemesnė nei 60 V, neoninis rašiklio vamzdelis gali nespinduliuoti šviesos. Kai įtampa viršija 500 V, įprastu bandomuoju rašikliu matuoti negalima, kitaip gali kilti elektros smūgis.
2. Naudodami svarbu užtikrinti, kad pirštai liestųsi su metaliniu rašiklio laikikliu (rašinuko tipo) arba metaliniu varžtu, esančiu bandomojo rašiklio viršuje (atsuktuvo tipo), kad srovė tekėtų per įkrautą objektą. yra tikrinamas ir sudaro grandinę tarp bandymo rašiklio ir žmogaus kūno bei žemės. Kol įtampa tarp išbandyto įkrauto korpuso ir žemės viršija 60V, užsidegs neoninis vamzdelis. Stebint neoninio vamzdžio lango apšvietimas turi būti nukreiptas į operatorių.
