Kokia yra prispaudžiamo ampermetro struktūra?
Spaustuvinis matuoklis dažniausiai naudojamas kaip kintamosios srovės ampermetras, ant jo galvutės yra spaustuko galvutė, matuojant srovę, apkabos matuoklio nereikia prijungti prie matuojamos grandinės, tik maitinimo laidas (tik vienas) per nasrus, galite tiesiogiai matuoti srovę.

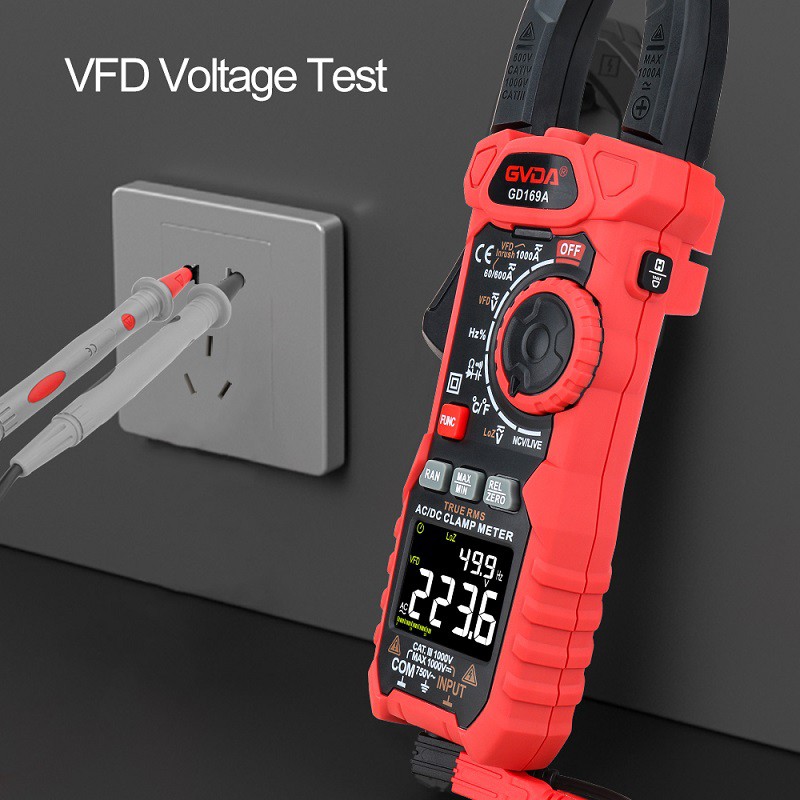

Jį daugiausia sudaro spaustuko galvutė, spaustuko galvutės gaidukas, laikymo mygtukas, funkcinė rankenėlė, LCD ekranas, matuoklio rašiklio lizdas ir raudoni bei juodi rašikliai. Spaustuvo galvutė naudojama vielai suspausti, kad būtų galima matuoti srovę, o raudoni ir juodi rašikliai daugiausia naudojami spaustuko matuokliui prijungti, kad būtų galima matuoti.pasipriešinimasir įtampa.
Gnybtų galvutė daugiausia naudojama išmatuotam laidui prispausti matuojant kintamosios srovės srovę, naudojant srovės transformatoriaus principą, kad būtų galima pajusti laido srovę.
Spaustuvo galvutės gaidukas daugiausia naudojamas spaustuko galvutei atidaryti ir uždaryti, paspaudus spaustuko galvutė atidaroma, atleidus spaustuko galvutė uždaroma.
Laikymo mygtukas daugiausia naudojamas išmatuotiems duomenims išsaugoti aptikimo metuelektroninisgrandinės, kad būtų lengviau nuskaityti įrašytus duomenis.
Funkcinė rankenėlė daugiausia skirta universalaus spaustuko matuoklio charakteristikoms, įvairiems bandymams nustatyti atitinkamą diapazoną.
LCD ekranas daugiausia naudojamas rodyti bandymo duomenis, duomenų vienetą, pasirinkti diapazoną ir ktinformacija.
Matuoklio rašiklio lizdas daugiausia naudojamas prijungti matuoklio rašiklio kištuką ir izoliacijos bandymo priedus. Raudonas rašiklis prijungtas prie VΩ lizdo, o juodas rašiklis prijungtas prie įžeminimo gnybto.
Gnybtas kintamosios srovės ampermetras iš esmės yra srovės transformatoriaus, o lygintuvo sistemos prietaisus sudaro išmatuotas srovės laidas, atitinkantis pradinę srovės transformatoriaus apviją, srovės transformatoriaus šerdyje yra antrinė apvijos pusė, prijungta antrinė apvijos pusė ir lygintuvo sistemos prietaisai. Pagal originalų srovės transformatorių, apviją tarp tam tikrų proporcingumo pokyčių, lygintuvo sistemos prietaisai galės rodyti išmatuotos linijos srovės vertę.
Kintamosios srovės ir nuolatinės srovės matuoklis yra elektromagnetinis prietaisas, įdėtas į išmatuotos srovės laido nasrus kaip sužadinimo ritė, magnetinis srautas šerdyje sudaro grandinę, elektromagnetinio matavimo mechanizmas yra šerdies griovelio viduryje, magnetinio lauko veikimą ir įlinkį, kad būtų gauti rodmenys. Kadangi matavimo srovė neturi įtakos jo įlinkiui, jis gali matuoti kintamos ir nuolatinės srovės sroves.
