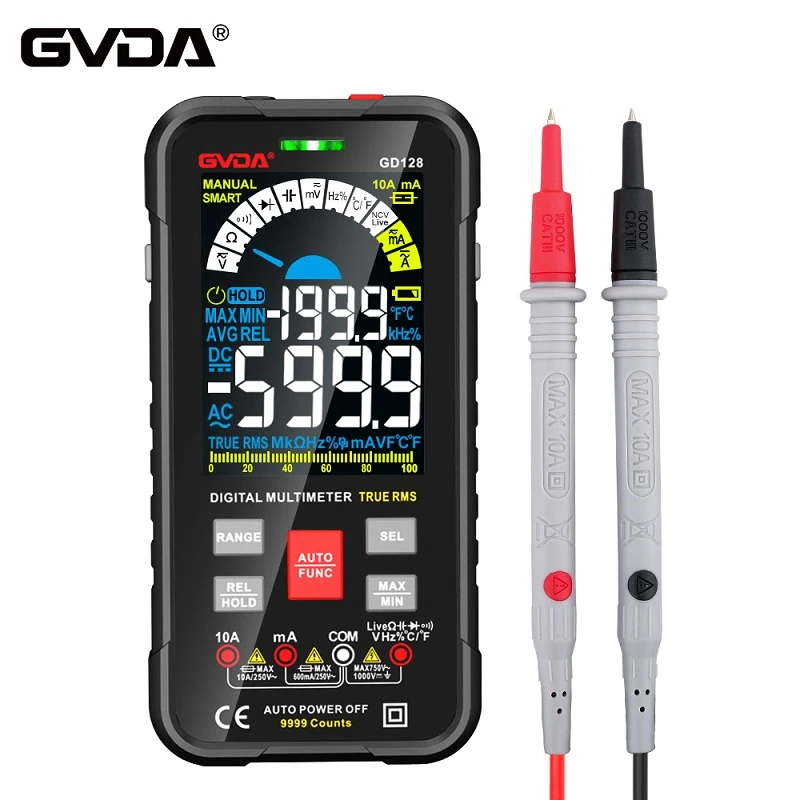

Kokia yra dvigubos varžos{0}}skaitmeninio multimetro paskirtis?
Analoginiai multimetrai, solenoidų tikrintuvai ir kiti senamadiški{0}}gedimų įrankiai paprastai turi mažos-priešinės įvesties grandines, kurių varža yra 10 kilohm ar mažesnė. Nors šių įrankių neapgauna klaidinga įtampa, jie gali būti naudojami tik norint išbandyti maitinimo grandines arba kitas grandines, kuriose maža varža neturi įtakos grandinės veikimui.
Naudodami dvigubą -impedanso matavimo prietaisą, technikai gali saugiai ir tiksliai pašalinti jautrių elektroninių ar valdymo grandinių triktis, taip pat grandines, kuriose gali būti klaidinga įtampa, ir gali patikimiau nustatyti, ar grandinėje yra įtampa. Fluke 11X serijos skaitmeniniuose multimetruose skaitiklio Vac ir Vdc jungiklių padėtys paprastai yra didelės -impedanso padėtyje. Šios jungiklių padėtys gali būti naudojamos daugeliui trikčių šalinimo užduočių, ypač jautrių elektroninių apkrovų atveju.
Kas yra klaidinga įtampa?
Klaidinga įtampa kyla dėl įjungtų grandinių ir be maitinimo laidų, esančių arti (pvz., tame pačiame kanale arba kanale). Tokiais atvejais susidaro kondensatorius{3}}panašus efektas, sukuriantis talpinę jungtį tarp maitinimo laido ir gretimų nenaudojamų laidų. Ši jungtis sukelia įtampą nenaudojamuose įrenginiuose, net jei jie nėra prijungti prie maitinimo šaltinio, todėl matavimo įrankių, ypač didelės varžos-multimetrų, rodmenys yra klaidingi.
Įdėjus multimetro laidus tarp atviros grandinės ir nulinio laidininko, per multimetro įvestį efektyviai suformuojama visa grandinė. Talpa tarp prijungto karšto laido ir plūduriuojančio laidininko kartu su multimetro įėjimo varža sukuria įtampos daliklį. Tada multimetras matuoja ir parodo gautą įtampos vertę.
Dauguma šiuolaikinių skaitmeninių multimetrų turi pakankamai didelę įvesties varžą, kad atskleistų tokias talpiai susietas įtampas,{0}}todėl susidaro klaidingas įspūdis, kad laidininkas veikia. Tai, ką iš tikrųjų matuoja multimetras, yra įtampa, sujungta su atjungtu laidininku. Kai kuriais atvejais ši įtampa gali siekti 80–85 % kietosios{5}laidinės įtampos. Jei jų neatpažinsite kaip klaidingos įtampos, grandinės trikčių šalinimo metu galite sugaišti laiko, pastangų ir pinigų.
