Naudingi patarimai, kaip išbandyti kondensatorius su multimetru

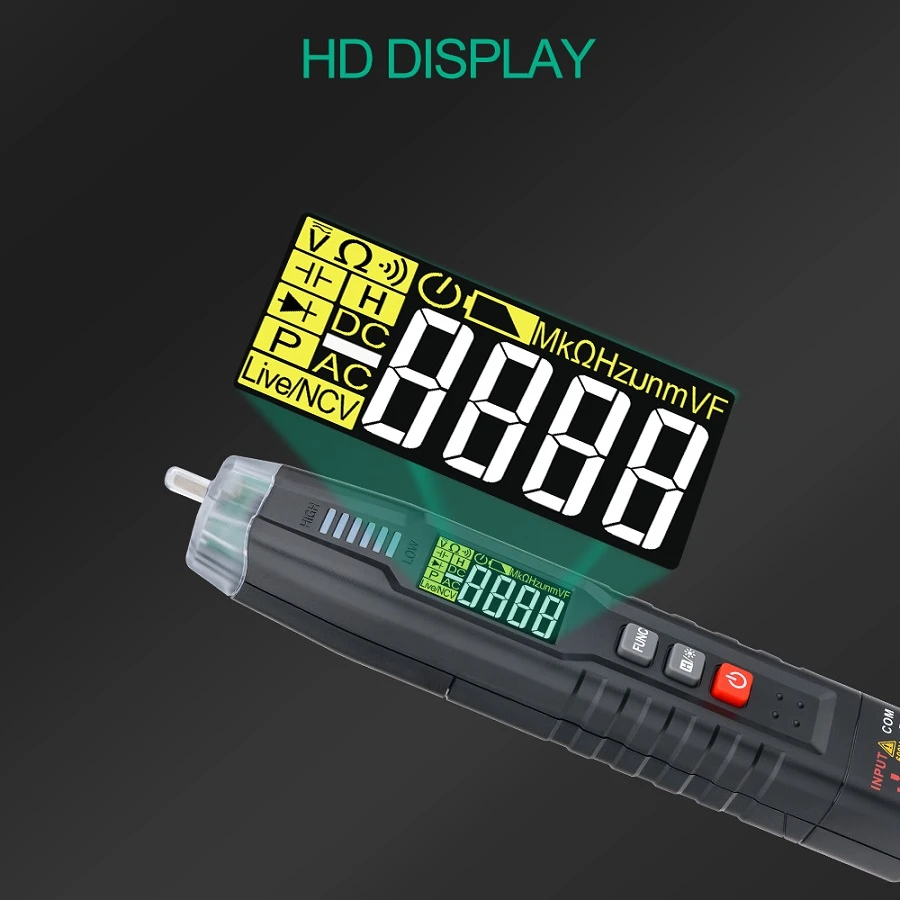

1. Išmatuokite tiesiogiai naudodami talpos režimą
Kai kurie skaitmeniniai multimetrai atlieka talpos matavimo funkciją, o jų diapazonai skirstomi į penkis lygius: 2000p, 20n, 200n, 2 μ ir 20 μ. Matuojant du išsikrovusio kondensatoriaus kaiščius galima tiesiogiai įkišti į skaitiklio plokštės Cx lizdą, o ekrano duomenis galima nuskaityti pasirinkus atitinkamą diapazoną. 000p diapazoną, tinkantį matuoti mažesnius nei 2000pF kondensatorius; 20n diapazonas, tinkantis talpai nuo 2000pF iki 20nF matuoti; 200n diapazonas, tinkantis talpai nuo 20nF iki 200nF matuoti; 2 μ lygis, tinkantis talpai nuo 200 nF iki 2 μ F matuoti; 20 μF tinka talpai nuo 2 μF iki 20 μF matuoti.
Patirtis parodė, kad kai kurie skaitmeninių multimetrų modeliai (pvz., DT890B+) turi didelių klaidų matuojant mažos talpos kondensatorius, mažesnius nei 50pF, o matuojant kondensatorius, mažesnius nei 20pF, pamatinės vertės beveik nėra. Šiuo metu serijinis metodas gali būti naudojamas mažoms talpos vertėms matuoti. Metodas yra pirmiausia rasti kondensatorių, kurio talpa yra apie 220 pF, išmatuoti jo tikrąją talpą C1 skaitmeniniu multimetru, o tada sujungti mažą bandomąjį kondensatorių, kad būtų išmatuota jo bendra talpa C2. Skirtumas tarp šių dviejų (C1-C2) yra mažo bandomojo kondensatoriaus talpa. Šis metodas yra labai tikslus matuojant mažą 1–20 pF talpą.
2. Išmatuokite pasipriešinimo režimu
Praktika įrodė, kad kondensatorių įkrovimo procesą galima stebėti ir naudojant skaitmeninį multimetrą, kuris iš tikrųjų atspindi įkrovimo įtampos pokyčius diskrečiais skaitmeniniais dydžiais. Jei skaitmeninio multimetro matavimo greitis yra n kartų per sekundę, tai stebint kondensatoriaus įkrovimą, kas sekundę galima pamatyti n nepriklausomų ir nuosekliai didėjančių rodmenų. Remiantis skaitmeninio multimetro ekrano funkcija, galima nustatyti kondensatorių kokybę ir įvertinti jų talpos dydį. Toliau pateikiamas skaitmeninio multimetro naudojimo būdas kondensatoriams aptikti varžos diapazone, o tai yra praktinė vertė prietaisams, kurie nenustatė talpos diapazono. Šis metodas tinka didelės talpos kondensatoriams, nuo 0,1 μF iki kelių tūkstančių mikrofaradų, matuoti.
Nustatykite skaitmeninį multimetrą į atitinkamą varžos diapazoną, kai raudoni ir juodi zondai atitinkamai liestų du bandomojo kondensatoriaus Cx polius. Šiuo metu rodoma vertė palaipsniui didės nuo „000“, kol bus rodomas perpildymo simbolis „1“. Jei nuolat rodomas „000“, tai rodo vidinį trumpąjį jungimą kondensatoriuje; Jei perpildymas nuolat rodomas, tai gali būti dėl atviros grandinės tarp kondensatoriaus vidinių polių arba dėl netinkamo pasirinkto pasipriešinimo lygio. Tikrinant elektrolitinius kondensatorius, svarbu atkreipti dėmesį, kad raudonas zondas (teigiamai įkrautas) turi būti prijungtas prie teigiamo kondensatoriaus gnybto, o juodas zondas turi būti prijungtas prie neigiamo kondensatoriaus gnybto.
