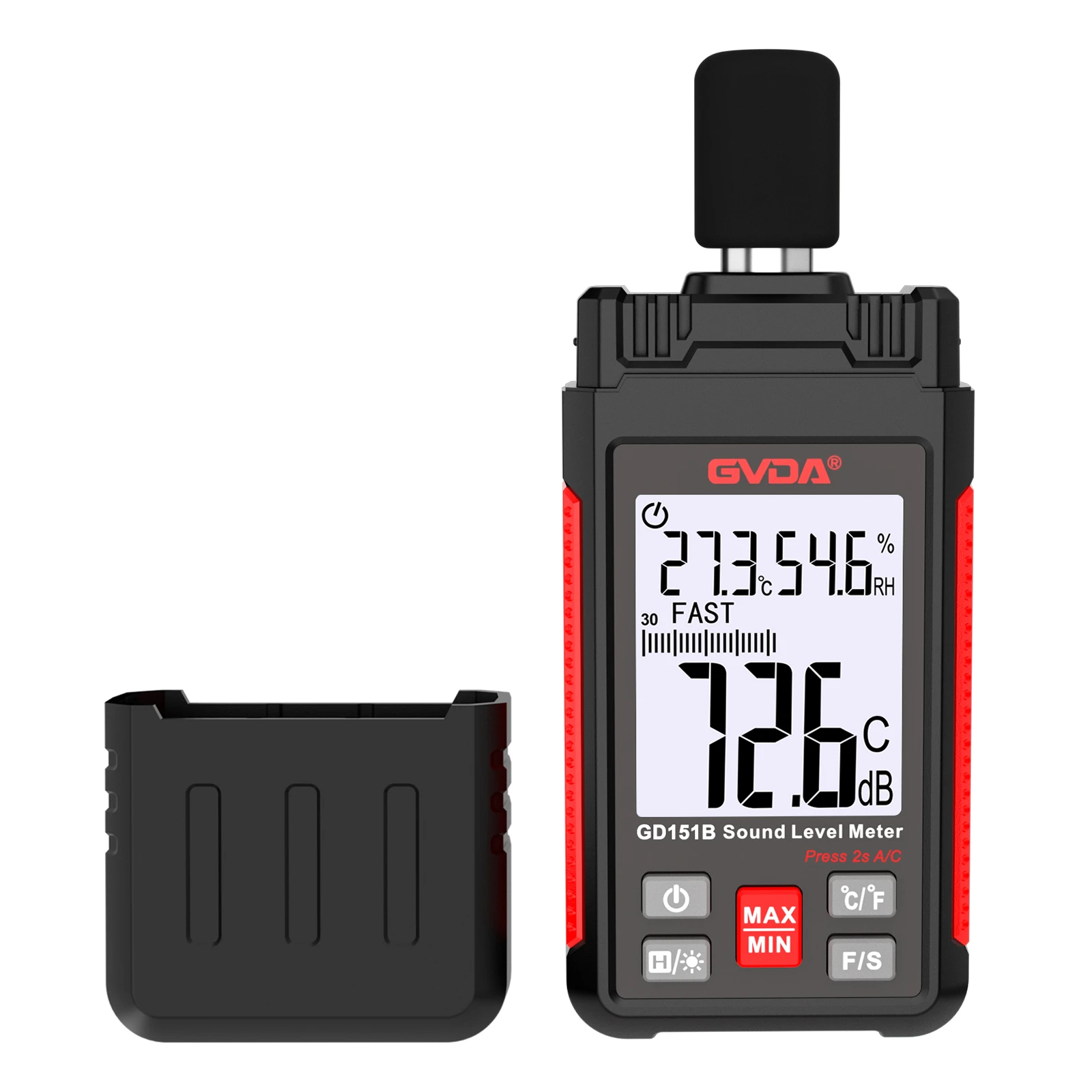

Garso lygio matuoklis yra pagrindinis triukšmo matavimo prietaisas. Garso lygio matuoklį paprastai sudaro kondensacinis mikrofonas, pirminis stiprintuvas, slopintuvas, stiprintuvas, dažnio svertinis tinklas ir RMS indikatorius. Garso lygio matuoklio veikimo principas yra toks: mikrofonas garsą paverčia elektriniu signalu, o tada impedansą paverčia išankstinis stiprintuvas, kad jis atitiktų mikrofoną ir slopintuvą. Stiprintuvas prideda išvesties signalą į svertinį tinklą, atlieka signalo (arba išorinio filtro) dažnio svorį, o po to per slopintuvą ir stiprintuvą sustiprina signalą iki tam tikros amplitudės ir siunčia jį į RMS detektorių (arba išorinį maitinimo šaltinį). ). plokščias įrašymo įrenginys), skaitinė triukšmo garso lygio reikšmė nurodyta indikatoriaus galvutėje.
Garso lygio matuoklio dažnio svertinis tinklas turi tris standartinius svėrimo tinklus A, B ir C. A tinklas imituoja žmogaus ausies atsaką į 40-kvadratinį gryną toną vienodo garsumo kreivėje. Jo kreivės forma yra priešinga 340-kvadratinei vienodo garsumo kreivei, todėl vidutinės ir žemos elektros signalo dažnių juostos yra labiau susilpnintos. B tinklas imituoja žmogaus ausies atsaką į 70-kvadratinį gryną toną, dėl kurio elektrinio signalo žemų dažnių juosta tam tikru mastu susilpnėja. C tinklas imituoja žmogaus ausies reakciją į 100-kvadratinį gryną toną, o atsakas yra beveik vienodas visame garso dažnių diapazone. Garso slėgio lygis, išmatuotas garso lygio matuokliu per dažnio svertinį tinklą, vadinamas garso lygiu. Pagal skirtingą naudojamą svorių tinklą jis vadinamas A garso lygiu, B garso lygiu ir C garso lygiu, o vienetas žymimas dB(A), dB(B) ir dB(C).
Šiuo metu triukšmo matuoklis, naudojamas triukšmui matuoti, skaitiklio atsaką galima suskirstyti į keturis tipus pagal jautrumą:
(1) „Lėtas“. Skaitiklio galvutės laiko konstanta yra 1000 ms, kuri paprastai naudojama pastoviam triukšmui matuoti, o išmatuota vertė yra efektyvioji vertė.
(2) „Greitas“. Skaitiklio galvutės laiko konstanta yra 125 ms, kuri paprastai naudojama nestabiliam triukšmui ir eismo triukšmui su dideliais svyravimais matuoti. Greita pavara yra artima žmogaus ausies reakcijai į garsą.
(3) „Pulsas arba pulso palaikymas“. Adatos kilimo laikas yra 35 ms, kuris naudojamas ilgalaikiam impulsiniam triukšmui matuoti, pvz., smūgiams, plaktukams ir kt. Išmatuota vertė yra didžiausia efektyvi vertė.
(4) „Piko laikymas“. Adatos kilimo laikas yra trumpesnis nei 20 ms. Naudojama matuoti trumpalaikius impulsų garsus, tokius kaip pabūklai, pabūklai ir sprogimai, išmatuota vertė yra didžiausia vertė. Tai yra, didžiausia vertė.
Garso lygio matuoklį galima prijungti prie išorinio filtro ir registratoriaus, kad būtų galima atlikti triukšmo spektro analizę. Buitinis ND2 tipo precizinis garso lygio matuoklis aprūpintas oktavos puslapio filtru, kurį lengva neštis į įvykio vietą ir atlikti spektro analizę.
Pagal tikslumą garso lygio matuoklius galima suskirstyti į tikslius garso lygio matuoklius ir įprastus garso lygio matuoklius. Tiksliojo garso lygio matuoklio matavimo paklaida yra apie ±1dB, o įprasto garso lygio matuoklio – apie ±3dB. Garso lygio matuoklius pagal paskirtį galima suskirstyti į dvi kategorijas: viena naudojama pastoviam triukšmui matuoti, kita – netolygiam triukšmui ir impulsiniam triukšmui matuoti.
Integruojamas garso lygio matuoklis naudojamas lygiaverčiui nepastovaus triukšmo garso lygiui išmatuoti per tam tikrą laikotarpį. Triukšmo dozimetras taip pat yra integruotas garso lygio matuoklis, daugiausia naudojamas triukšmo poveikiui matuoti.
Impulsinio garso lygio matuoklis naudojamas impulsiniam triukšmui matuoti. Šis garso lygio matuoklis atitinka žmogaus ausies reakciją į impulsinį garsą ir vidutinį žmogaus ausies laiką į impulsinį garsą.
