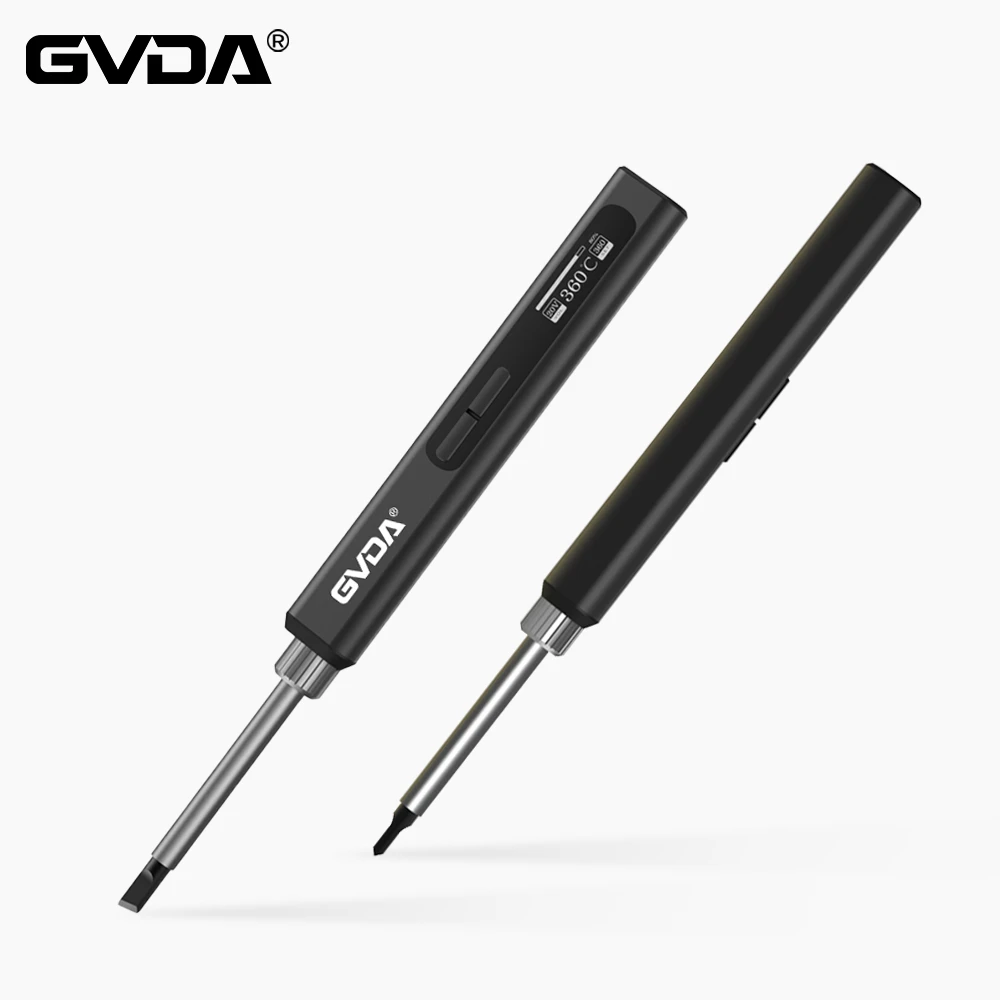

Elektrinio lituoklio struktūra, tipas ir principas
Elektrinis lituoklis yra būtinas elektronikos gamybos ir elektros priežiūros įrankis. Jo pagrindinis tikslas yra suvirinti komponentus ir laidus. Pagal mechaninę struktūrą jis gali būti suskirstytas į vidinio šilumos tipo elektrinį lituoklį ir išorinį šilumos tipo elektrinį lituoklį. Skardos tipo lituokliai pagal skirtingą paskirtį skirstomi į didelės galios lituoklius ir mažos galios lituoklius.
Įvadas į elektrinio lituoklio sandarą
Išorinio šildymo elektrinis lituoklis susideda iš lituoklio antgalio, lituoklio šerdies, korpuso, medinės rankenos, maitinimo laido, kištuko ir kitų dalių. Kadangi lituoklio galvutė sumontuota lituoklio šerdies viduje, ji vadinama išorinio šildymo tipo elektriniu lituokliu. Lituoklio šerdis yra pagrindinis elektrinio lituoklio komponentas. Jis suformuotas lygiagrečiai suvyniojus šildymo laidą ant tuščiavidurio porceliano vamzdžio. Viduryje esantis žėručio lakštas yra izoliuotas, o prijungti prie 220 V kintamosios srovės maitinimo šaltinio ištraukti du laidai. Yra daug išorinio šildymo elektrinių lituoklių specifikacijų, dažniausiai naudojami 25 W, 45 W, 75 W, 100 W ir tt Kuo didesnė galia, tuo aukštesnė lituoklio antgalio temperatūra.
Vidinio šildymo elektrinis lituoklis susideda iš rankenos, švaistiklio, spyruoklinio spaustuko, lituoklio šerdies ir lituoklio antgalio. Kadangi lituoklio šerdis yra sumontuota lituoklio galvutės viduje, ji greitai įkaista ir pasižymi dideliu šilumos panaudojimu. Todėl jis vadinamas vidinio šildymo tipo elektriniu lituokliu. Dažniausiai naudojamos vidinio šildymo elektrinio lituoklio specifikacijos yra 20 W ir 50 W.
Dėl didelio šiluminio efektyvumo 20W vidinio šildymo lituoklis prilygsta 40W išorinio šildymo lituokliui. Vidinio šildymo tipo elektrinio lituoklio galinis galas yra tuščiaviduris, anksčiau buvo uždėtas ant švaistiklio ir tvirtinamas spyruokliniu segtuku. Kai reikia pakeisti lituoklio antgalį, pirmiausia reikia ištraukti spyruoklinį spaustuką, o priekinį lituoklio antgalio galą suspausti replėmis. Ištraukite jį lėtai, nepamirškite nenaudoti per daug jėgos, kad nepažeistumėte švaistiklio.
Lituoklių tipai
1. Išorinis šildymas elektrinis lituoklis: Jį sudaro lituoklio galvutė, lituoklio šerdis, korpusas, medinė rankena, maitinimo laidas, kištukas ir kitos dalys. Kadangi lituoklio galvutė sumontuota lituoklio šerdies viduje, ji vadinama išorinio šildymo tipo elektriniu lituokliu. Lituoklio šerdis yra pagrindinis elektrinio lituoklio komponentas. Jis suformuotas lygiagrečiai suvyniojus šildymo laidą ant tuščiavidurio porceliano vamzdžio. Viduryje esantis žėručio lakštas yra izoliuotas, o prijungti prie 220 V kintamosios srovės maitinimo šaltinio ištraukti du laidai. Yra daug išorinio šildymo elektrinių lituoklių specifikacijų, dažniausiai naudojami 25 W, 45 W, 75 W, 100 W ir tt Kuo didesnė galia, tuo aukštesnė lituoklio antgalio temperatūra.
2. Vidaus šildymo elektrinis lituoklis: Jį sudaro rankena, švaistiklis, spyruoklinis spaustukas, lituoklio šerdis ir lituoklio antgalis. Kadangi lituoklio šerdis yra sumontuota lituoklio galvutės viduje, ji greitai įkaista ir pasižymi dideliu šilumos panaudojimu. Todėl jis vadinamas vidinio šildymo tipo elektriniu lituokliu. Bendros vidaus šildymo elektrinio lituoklio specifikacijos yra 20 W ir 50 W. Dėl didelio šiluminio efektyvumo 20W vidinio šildymo lituoklis prilygsta 40W išorinio šildymo lituokliui. Vidinio šildymo tipo elektrinio lituoklio galinis galas yra tuščiaviduris, anksčiau buvo uždėtas ant švaistiklio ir tvirtinamas spyruokliniu segtuku. Kai reikia pakeisti lituoklio antgalį, pirmiausia reikia ištraukti spyruoklinį spaustuką, o priekinį lituoklio antgalio galą suspausti replėmis. Ištraukite jį lėtai, nepamirškite nenaudoti per daug jėgos, kad nepažeistumėte švaistiklio. 3. Pastovios temperatūros elektrinis lituoklis: elektriniame lituoklyje yra temperatūros reguliatorius su magnetu pastovios temperatūros elektrinio lituoklio galvutėje, kad būtų galima valdyti įjungimo laiką, kad būtų pasiekta temperatūros kontrolė, ty kai elektrinis lituoklis yra įjungtas, lituoklio temperatūra pakyla. Pasiekus iš anksto nustatytą temperatūrą Kai temperatūra yra žemesnė už stipraus magneto jutiklio Curie tašką, magnetizmas išnyksta, todėl magnetinės šerdies kontaktas nutrūksta, o tada elektros lituoklio maitinimas nutrūksta; kai temperatūra yra žemesnė už stipraus magneto jutiklio Curie tašką, stiprus magnetas vėl veikia. Jis yra magnetinis ir pritraukia nuolatinį magnetą į magnetinio šerdies jungiklį, kad būtų prijungtas valdymo jungiklio kontaktas ir toliau tiektų maitinimą elektriniam lituokliui. Šis ciklas tęsiasi ir tęsiasi, ir temperatūros kontrolės tikslas pasiekiamas. 4. Alavą sugeriantis elektrinis lituoklis: tai išlitavimo įrankis, sujungiantis stūmoklio tipo skardą sugeriantį įrenginį ir elektrinį lituoklį. Jis pasižymi patogiu naudojimu, lankstumu ir plačiu pritaikymo spektru. Šio lituoklio trūkumas yra tas, kad jis vienu metu gali išlituoti tik vieną litavimo jungtį.
Kaip veikia lituoklis
Prijunkite kintamąją srovę prie abiejų lituoklio šerdies galų per maitinimo laidą. Kadangi lituoklio šerdis priklauso kaitinimo varžos vielai, ji gali tiesiogiai paversti elektros energiją šilumos energija, o tada šilumos laidumu perduoti šilumos energiją į lituoklio antgalį ir gali būti naudojama po šildymo. suvirinimui.
Elektrinio lituoklio temperatūros reguliavimo diapazonas yra 100 laipsnių ~ 400 laipsnių, temperatūros reguliavimo ženklas rodo žemą, vidutinę ir aukštą padėtį, temperatūros reguliavimo tikslumas nominaliai yra ±5 procentai, naudojamas termoporos jutiklis. Valdymo grandinė priima tiesioginio sumažinimo, filtravimo ir stabilizuoto maitinimo tinklo schemą.
