Apibendrinkite SMD komponentų litavimo įgūdžių pasidalijimą
1. Lituoklis

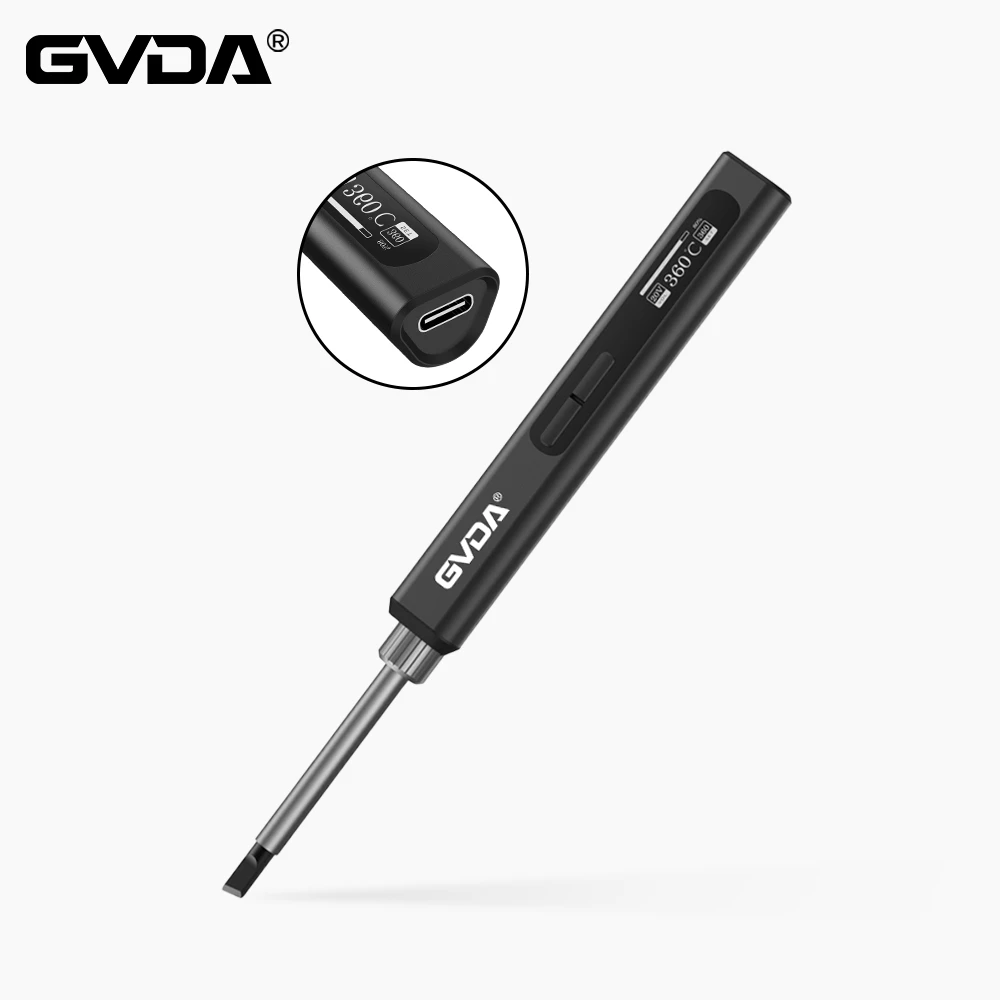

Rankomis lituoti komponentai, tai turi būti būtina. Čia rekomenduoju tą su aštresniu antgaliu, nes juo galima tiksliai ir patogiai lituoti tam tikrą kaištį ar kelis kaiščius lituojant patch chip su tankiais kaiščiais (PS: maniau, kad pradžioje taip buvo) , Vėliau, po virimo, radau, kad peilio galvutė yra geresnė!). Reguliuojamos pastovios temperatūros elektrinis lituoklis yra geriausias pasirinkimas, pageidautina su skaitmeniniu ekranu (reguliuojama temperatūra ir stabili temperatūra, yra dviejų tipų vienos rankenos temperatūros reguliavimo tipas ir litavimo stotis). Pažymėtina, kad aukščiau minėtas vidinis šildymo tipas ir išorinis šildymo tipas paprastai neturi maitinimo jungiklio, o prijungus jie bus šildomi ir turi būti išjungti, kad atvėstų. Kaip sakoma, geram arkliui reikia gero balno. Tada lituoklio galvutė yra arklio balnas (lituoklis). Lituoklio antgalio pasirinkimas turėtų būti nustatomas pagal suvirinamo objekto kontaktinį paviršių. Pavyzdžiui, paprastiems įkišamiems komponentams dažniausiai naudojame pasagos galvutes (didelis kontaktinis paviršius); maži SMD komponentai gali būti smailūs arba lenkti (lituojant tankius komponentus); įprastoms drožlėms galima naudoti pjovimo galvutes (patogus suvirinimas tempiant). Žinoma, pažangesnis „pasidaryk pats“ metodas yra nupoliruoti unikalią lituoklio antgalio formą pagal savo poreikius.
2. Litavimo viela
SMD litavimui labai svarbus ir geras litavimo laidas. Jei sąlygos leidžia, lituodami SMD komponentus naudokite kuo plonesnę litavimo laidą, kad būtų lengva kontroliuoti skardos kiekį, kad nereikėtų švaistyti litavimo ir sugerti alavo. Kiniškas pavadinimas: litavimo viela, litavimo viela, alavo viela, alavo viela, angliškas pavadinimas: litavimo viela, litavimo viela sudaryta iš alavo lydinio ir priedų, lydinio komponentai yra alavo ir švino, o bešviniai priedai yra tolygiai pilami į vidurį alavo lydinio dalys. Įvairių tipų litavimo viela turi skirtingus priedus. Priedo dalis skirta pagerinti litavimo vielos pagalbinį šilumos laidumą suvirinimo proceso metu, pašalinti oksidaciją, sumažinti suvirinamos medžiagos paviršiaus įtempimą, pašalinti alyvos dėmes ant suvirinamos medžiagos paviršiaus ir padidinti suvirinimo efektyvumą. plotas. Litavimo vielos charakteristika yra tam tikro ilgio ir skersmens alavo lydinio viela, kuri gali būti naudojama kartu su elektriniu lituokliu arba lazeriu suvirinant elektroninius komponentus.
Skirtumas tarp švino ir bešvinio litavimo vielos:
1. Skirtumas tarp švino ir bešvinio litavimo vielos yra tik turinio skirtumas.
2. Švino turintį litavimo laidą reikia dirbtinai pridėti švino. Geriausiai žinomas litavimo santykis yra alavo ir švino litavimo viela (nacionalinis standartas: alavo kiekis 63 proc., švino kiekis 37 proc.).
3. Bešvinio litavimo vieloje taip pat yra labai mažai švino, o visiškai gryno metalo gaminio šiuo metu nėra. Paprastai bešvinis litavimo laidas vadinamas bešviniu litavimo viela. Be švino nereiškia, kad jame visai nėra švino. Be švino reiškia, kad švino kiekis yra palyginti mažas, o tai apytiksliai gali būti laikoma bešvinu. ES apibrėžia bešvinius standartus: 1000 PPm. Atsižvelgiant į tolesnės taršos galimybę suvirinant ir apdirbant, siekiant užtikrinti, kad kliento gatava produkcija atitiktų ES standartą, bendrojo litavimo laido švino kiekis bus daug mažesnis nei šis standartas.
4. Tiek švininiai, tiek bešviniai litavimo laidai sudegins lituoklio antgalį, nes bešvinio litavimo temperatūra yra aukštesnė nei lydmetalio su švinu, o lydinio sudėtis skiriasi, bešvinė litavimo viela yra didesnė tikimybė surūdyti lituoklį, dėl bešvinių reikalavimų Ir korozijos, lituojant bešvinę skardinę vielą rekomenduojama naudoti bešvinį specialų elektrinį lituoklį.
3. Pincetas
Pagrindinė pinceto funkcija – patogiai paimti ir sudėti lustų komponentus. Pavyzdžiui, lituojant lusto rezistorių, pincetu galite laikyti rezistorių ir padėti jį ant plokštės litavimui. Pincetui reikalingas aštrus ir plokščias priekis, kad būtų lengviau pritvirtinti komponentus. Be to, kai kuriems lustams, kuriuos reikia apsaugoti nuo statinės elektros, reikia antistatinių pincetų.
Antistatiniai pincetai taip pat vadinami puslaidininkiniais pincetais, statiškai laidžiais pincetais, kurie gali užkirsti kelią statinei elektrai. Jie pagaminti iš anglies pluošto ir specialaus plastiko, pasižymi geru elastingumu. Lengvas ir patvarus, atsparus pelenams, rūgštims ir šarmams, atsparus aukštai temperatūrai, gali išvengti tradicinių antistatinių pincetų nuo teršiančių gaminių dėl suodžių, tinka tikslių elektroninių komponentų, tokių kaip puslaidininkiai ir IC, gamybai ir naudojimui bei specialiam naudojimui. . Antistatiniai pincetai yra pagaminti iš specialios laidžios plastikinės medžiagos, kuri pasižymi geru elastingumu, lengvu naudojimu ir statine iškrova bei tinka statinei elektrai jautriems komponentams apdoroti ir montuoti. Paviršiaus varža: 1000KΩ-100000MΩ. Antistatiniai pincetai tinka tikslių elektroninių komponentų, puslaidininkių ir kompiuterių magnetinių galvučių gamybai bei kitose pramonės šakose. Jei naudosite antistatinius pincetus, pagamintus iš anglies pluošto ir specialaus plastiko, jis neišskirs dulkių, atsparumo rūgštims ir šarmams bei atsparumui aukštai temperatūrai, todėl tradiciniai antistatiniai pincetai gali išvengti suodžių teršiančių gaminių.
4. Skardinė juostelė
Lituojant SMD komponentus lengva turėti per daug skardos.
Ypač lituojant tankius kelių kontaktų SMT lustus, lydmetalis gali lengvai sukelti dviejų gretimų lusto kaiščių ar net kelių lusto kaiščių trumpąjį jungimą. Šiuo metu tradicinis skardos sugėriklis yra nenaudingas, o šiuo metu reikalingas pintas skardos sugėriklis. 5. Kanifolija Kanifolija yra dažniausiai naudojamas litavimo srautas, nes jis gali nusodinti lydmetalyje oksidus, apsaugoti lydmetalį nuo oksidacijos ir padidinti lydmetalio sklandumą. Lituodami in-line komponentus, jei komponentai yra surūdiję, pirmiausia juos nugramdykite, uždėkite ant kanifolijos ir išlyginkite lituokliu, o tada skarduokite. Lituojant SMD komponentus, be litavimo, kanifolija taip pat gali būti naudojama kaip alavą sugeriantis diržas su varine viela.
6. Litavimo pasta
Litavimo pasta gali būti naudojama lituojant sunkiai skardinamas geležies dalis, kurios gali pašalinti oksidus nuo metalinio paviršiaus, kuris yra ėsdinantis. Lituojant SMD komponentus, kartais juo galima „suvalgyti“ lydmetalą, kad litavimo jungtys būtų blizgios ir tvirtos.
7. Šilumos pistoletas
Šilumos pistoletas yra įrankis, kuris naudoja karštą orą, išpučiamą iš pistoleto šerdies, kad suvirintų ir išardytų komponentus. Jo naudojimo proceso reikalavimai yra gana aukšti.
Šilumos pistoletai gali būti naudojami viskam, nuo mažų komponentų pašalinimo ar montavimo iki didelių integrinių grandynų. Įvairiais atvejais taikomi specialūs reikalavimai šilumos pistoleto temperatūrai ir oro kiekiui. Jei temperatūra yra per žema, komponentai bus lituojami, o jei temperatūra per aukšta, bus pažeisti komponentai ir plokštės. Per didelis oro srautas gali nupūsti smulkius komponentus. Įprastam lopinėlio suvirinimui šilumos pistoletas gali būti nenaudojamas, todėl čia jo plačiau neaprašysiu.
8. Didinamasis stiklas
Kai kuriems SMD lustams su itin mažais ir tankiais kaiščiais reikia pasitikrinti, ar kištukai sulituoti normaliai ir ar po litavimo nėra trumpojo jungimo. Šiuo metu labai sunku naudoti žmogaus akis, todėl padidinamuoju stiklu galima patikrinti kiekvieną Kaiščių suvirinimo būklę.
9. Alkoholis
Naudojant kanifoliją kaip srautą, ant lentos lengva palikti kanifolijos perteklių. Dėl išvaizdos galite nuvalyti kanifolijos likučius nuo plokštės su spiritiniais vatos kamuoliukais. Šveitikliai, klijai ir tt SMD komponentų litavimo rankiniu būdu etapai – elektriniam lituokliui sužinojus apie SMD suvirinimo įrankius, litavimo etapai dabar yra išsamiai aprašyti.
