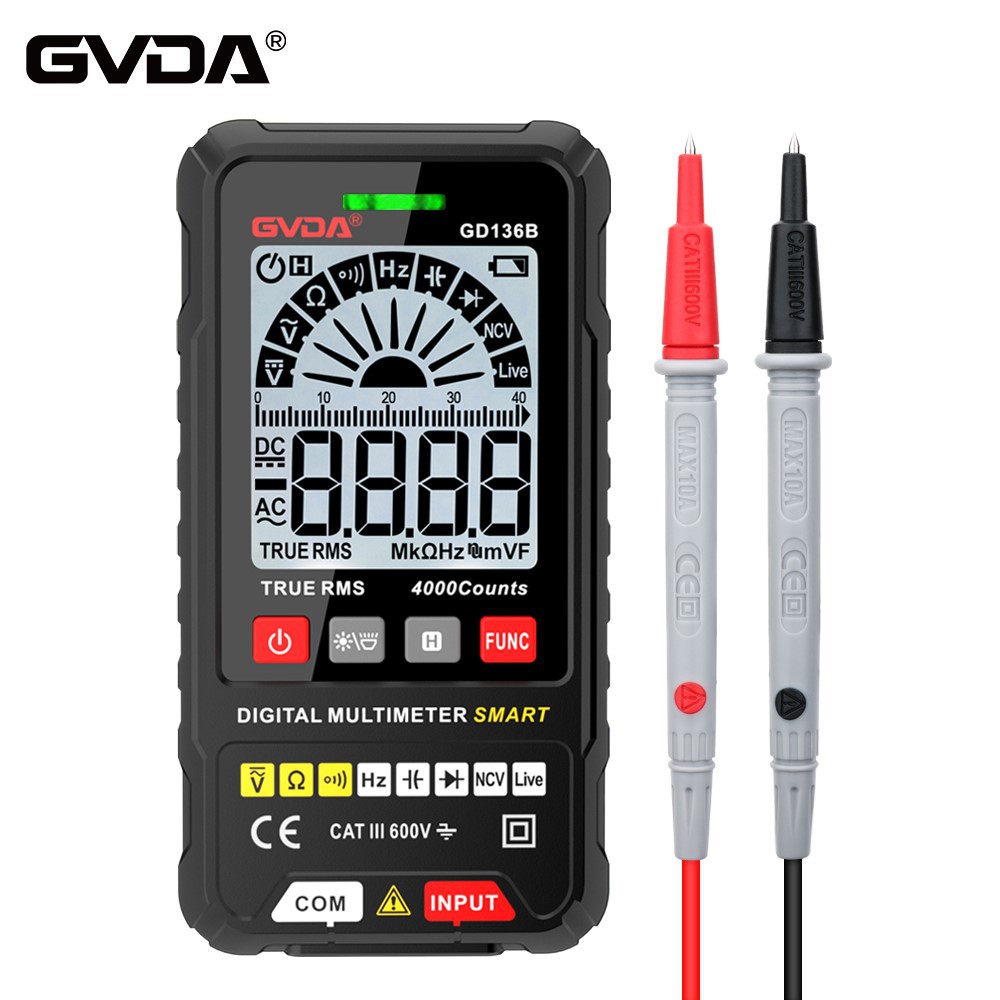

Įvadas į įgūdžius vertinti elektroninių komponentų kokybę su multimetru
Norėdami pašalinti kondensatorius, rezistorius ir lygintuvo tiltą, naudojamą įtampos redukcijai, naudokite elektrinį litavimo lygintuvą
Nustatę lygintuvo tilto kaiščių elektrodus, pagalbai galime naudoti multimetrą. „R × 1K“ pavaros būsenoje palieskite bet kurį tilto kamino kaištį su juodu multimetro rašikliu ir išbandykite kitus kaiščius raudonu rašikliu. Jei šiuo metu multimetras rodo begalybę, galima nustatyti, kad kaištis, paliestas juodo rašiklio, yra teigiamas tilto kamino išėjimas. Jei ekrano diapazonas yra 4K -10 k omų, tada kaištis, paliestas juodo rašiklio, yra neigiamas gnybtas. Nustatę teigiamus ir neigiamus raudonųjų ir juodų rašiklių gnybtus, likę kaiščiai yra kintamosios srovės įvestys.
Naudokite multimetrą, kad nustatytumėte teigiamus ir neigiamus skaitmeninio vamzdžio polius
Šviesos skleidžiantys skaitmeniniai vamzdžiai daugiausia yra skirti rodyti skaičius, tačiau jie yra plačiai naudojami. Taigi, kaip nustatyti, ar LED yra pažeistas priežiūros proceso metu?
Panašiai multimetras vis dar gali būti naudojamas čia aptikti, naudojant R × 10K ir R × 100K pavaras. Pirmiausia naudokite raudoną nosį, kad paliestumėte skaitmeninio vamzdžio „žemės“ gnybtą. Šiuo metu naudokite juodą rašiklį, kad išmatuotumėte kitus gnybtus iš eilės. Jei bandymo rezultatai rodo, kad visi segmentai paprastai skleidžia šviesą, tada skaitmeninis vamzdis yra nepažeistas; Jei vienas iš segmentų nenusileidžia, skaitmeninis vamzdis yra pažeistas.
Potentiometro nominaliojo atsparumo matavimas
Sprendžiant potenciometrą, pirmiausia reikia išmatuoti potenciometro vardinę atsparumo vertę. Kaip išmatuoti nominalų potenciometro pasipriešinimą?
Sureguliuokite multiMetro pasipriešinimo diapazoną, naudodami „2“ gnybtą kaip judantį kontaktą. Jei OHM diapazono rodyklės ir pasipriešinimo vertė nejuda, potenciometras yra pažeistas. Tada išmatuokite, ar kyla problemų dėl kontakto tarp potenciometro rankos ir rezistoriaus. Galite naudoti „1, 2“ arba „2, 3“ multimetro omo diapazono galą, kad pasuktumėte rezistoriaus veleną prieš laikrodžio rodyklę prie padėties, esančios arti „OFF“, kur atsparumas yra mažiausias. Tada lėtai pasukite veleną pagal laikrodžio rodyklę, o pasipriešinimas palaipsniui didėja. Kai velenas pasiekia ribinę padėtį, pasipriešinimo vertė turėtų būti artima potenciometro nominaliajai vertei.
Svarbus kristalų generatoriaus vaidmuo grandinės lentoje
Kristalų osciliatorius, dar žinomas kaip kristalų osciliatorius, yra elektroninis komponentas, pagamintas iš kvarco. „Crystal Oscillator“, dar žinomas kaip „Quartz Oscillator“, yra svarbus komponentas, naudojamas laikrodžio grandinėse ir tarnauja kaip atskaitos dažnio tiekėjas tokiems įrenginiams kaip kompiuterio tinklo kortelės, grafikos kortelės ir pagrindinės plokštės.
Testuodami kristalų osciliatorių, pirmiausia naudokite multimetrą R × 10K, kad išmatuotumėte kristalų generatoriaus atsparumą. Jei aptikimo rezultatas yra begalinis, tai rodo, kad kristalų osciliatoriuje nėra trumpo jungimo ar nuotėkio reiškinio. Patikrinę, kad pasipriešinimas yra normalus, įdėkite bandymo rašiklį į bandymo lizdą ir pirštais suspauskite bet kurį kaištį, o kitas kaištis liečia viršutinį bandomojo rašiklio metalą. Jei bandymo rašiklis užsidega (neono burbulas), krištolo osciliatorius yra nepažeistas. Priešingu atveju krištolo osciliatorius buvo pažeistas.
