Kaip naudoti multimetrą norint išmatuoti, ar komponentai yra geri, ar blogi ir ar grandinė veikia tinkamai
I. Matavimas neprisijungus
Neužmigdykite darbo grandine, kad atliktumėte bet kokį ryšį, vien tik komponento matavimas priklauso matavimui neprisijungus. Toliau pateikiami trumpai aprašyti tipai.
1. Induktyvumas, pvz., 1W ~ 500W galios transformatoriaus 220V galas, nuolatinės srovės varža paprastai yra kelių KΩ ~ dešimčių Ω, tuo didesnė mažesnės varžos galia. Elektromagnetinės relės ritės varža taip pat yra maždaug šiame diapazone; Be transformatoriaus, naudojamo perjungimo maitinimo šaltinyje, nuolatinės srovės varža yra palyginti maža, paprastai nuliniame taške yra kelios dešimtys Ω. Kuo didesnė galia ir dažnis, tuo mažesnė nuolatinės srovės varža. Mažų gatavų induktorių nuolatinės srovės varža taip pat patenka į šį diapazoną.
Induktyvumo matavimas turi bendrą tašką, tai yra, nepaisant teigiamo matavimo, atvirkštinio matavimo ar bet kurios pavaros rodyklės matuoklio, skaitmeninio matuoklio, bandymo rezultatai yra vienodi.
2. Puslaidininkinių įtaisų matavimas: diodų matavimas, pasipriešinimas į priekį paprastai bus keli Ω ~ šimtai Ω tarp skirtingų lentelių, skirtingų pavarų bandymo rezultatai bus skirtingi. Atvirkštinis pasipriešinimas bus labai didelis, paprastai megabaitais iki ∞ tarp, bet germanio vamzdis bus mažesnis, paprastai šimtais KΩ aukščiau. Jei diodas su rodyklės matuokliu Rx10K pavaros tikrinimo reguliatoriaus vertė yra mažesnė nei 9v, pasipriešinimas priekyje ir atbuline eiga yra labai mažas, yra normalus reiškinys. NPN arba PNP tipo triodo matavimas, galite b ir c, e yra suprantami kaip du sujungti diodai, naudojant aukščiau pateiktą matavimo metodą. Triodo specialaus pavarų stalo krumpliaratis gali būti naudojamas tiesiogiai matuoti.
3. Talpos matavimas
Skaitmeninei lentelei galite tiesiogiai naudoti talpos failo matavimą. Jei tai yra rodyklės matuoklis, jį galima naudoti talpai, didesnei nei 100 μF, naudojant Rx1 arba Rx10, ir mažesnei nei 100 μF, naudojant Rx1K arba Rx10K, matuoti. Rodyklės sūpynės (kuo didesnės sūpynės talpa) atgal į kilmę yra gerai, kitaip yra nuotėkis arba pakeiskite rašiklį ir tada išmatuokite, nes elektrolitiniam kondensatoriui pridėjus atvirkštinę įtampą, nuotėkis padidės. Jei tik ištrauksite iš kondensatoriaus grandinės, būtinai išjunkite matavimą, kad nesugadintumėte multimetro.
4. Grubus integrinių grandynų matavimas
Tai turėtų turėti gerą integrinį grandyną. Bet kurių dviejų pėdų pasipriešinimas priekyje ir atbuline eiga yra lyginami vienas su kitu. Jei pasipriešinimas tarp pėdos ir gero integrinio grandyno, palyginti su dideliu skirtumu, iš pradžių galima spręsti, kad integrinis grandynas buvo pažeistas.

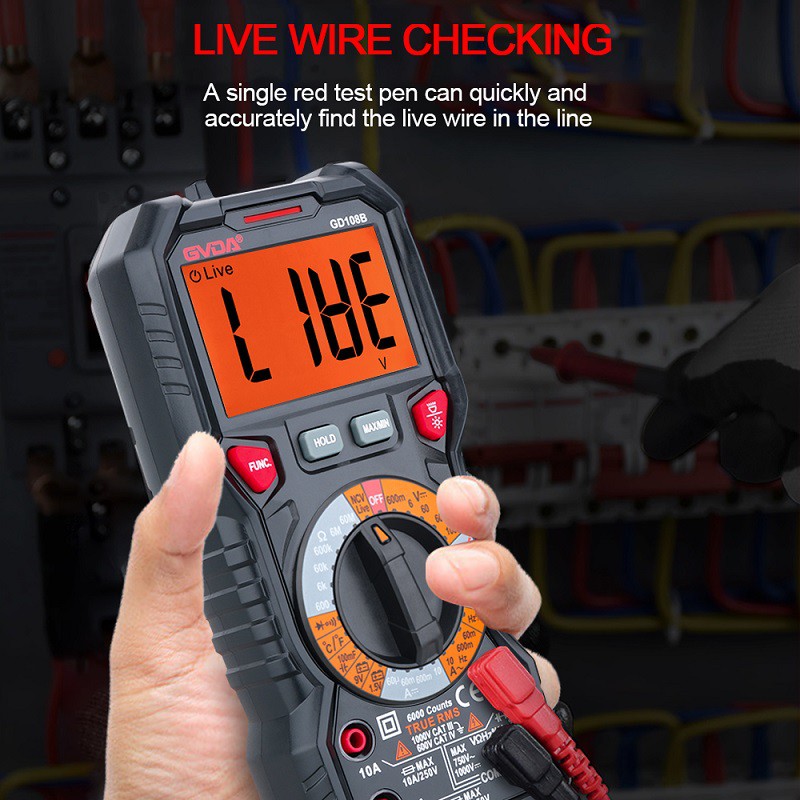

II. Internetinis matavimas
Internetinis matavimas priklauso apmokestinamam matavimui. Atlikdami šį darbą, pirmiausia turite suprasti, kokia yra normali įtampa arba srovė. Matuojant įtampą geriausia naudoti didelę vidinę skaitmeninės lentelės varžą, kad būtų sumažintas išmatuotos grandinės veikimo būsenos poveikis, kitaip labai sumažės bandymo duomenų patikimumas. Įtampos matavimas internetu yra svarbi priemonė norint nustatyti, ar grandinė ar komponentas yra geras, ar blogas.
Srovės matavimas, nutrūkus maitinimui, pirmiausia turėtų būti atjungtas nuo bandomojo taško, nuoseklusis multimetras ir bus įjungtas šiek tiek didesne pavara nei dabartinė bandomojo taško padėtis, o tada įjungiamas bandymas. .
