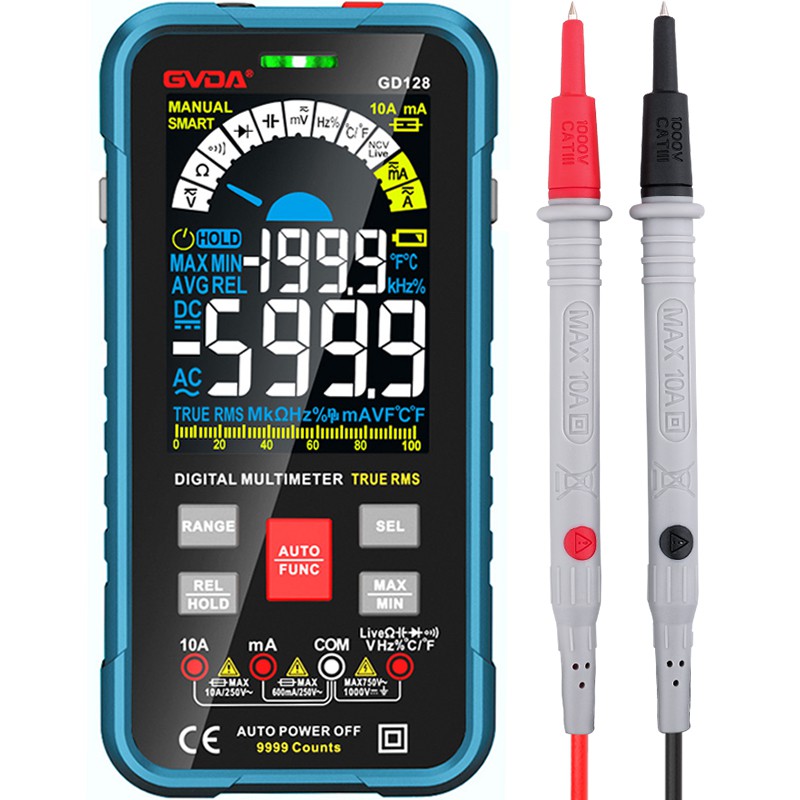

Viena iš pagrindinių DMM funkcijų yra matuoti įtampą. Įtampos tikrinimas paprastai yra pirmasis žingsnis šalinant grandinės problemą. Jei nėra įtampos arba jei įtampa yra per žema arba per aukšta, pirmas dalykas, kurį reikia padaryti, yra išspręsti maitinimo problemą prieš toliau tikrinant.
Kintamosios srovės įtampos bangos forma gali būti sinusinė (sinusinė banga) arba nesinusinė (pjūklinė, kvadratinė ir kt.). Daugelis DMM gali rodyti kintamosios srovės įtampos "RMs" (efektyviąją vertę). Vidutinė kvadratinė vertė yra vertė, kuriai esant kintamosios srovės įtampa yra lygi nuolatinei įtampai.
Daugelis lentelių turi „vidutinio atsako“ funkciją, kuri suteikia galiojančias reikšmes, kai įvedama grynoji sinusinė banga. Tokie skaitikliai negali tiksliai išmatuoti nesinusinių bangų efektinės vertės. DMM su tikrosios kvadratinės vertės funkcija (tikrosios kvadratinės vertės) gali tiksliai išmatuoti ne sinusoidinių bangų tikrosios kvadratinės vertės vertę.
DMM gebėjimą matuoti kintamosios srovės įtampą riboja matuojamo signalo dažnis. Dauguma DMM gali tiksliai išmatuoti kintamosios srovės įtampą nuo 50 Hz iki 500 Hz. Tačiau DMM kintamosios srovės matavimo dažnių juostos plotis gali siekti šimtus kilohercų. Kintamosios srovės įtampos ir srovės dažnių diapazonas turi atitikti DMM specifikaciją.
Nuolatinės įtampos matavimas
① Įkiškite juodą matavimo laidą į COM lizdą, o raudoną – į V/Ω lizdą.
② Funkcijų jungiklį nustatykite į nuolatinės srovės įtampos diapazoną V ir prijunkite bandymo laidą prie maitinimo šaltinio, kurį norite patikrinti (norėdami išmatuoti atviros grandinės įtampą) arba apkrovą (norėdami išmatuoti apkrovos įtampos kritimą). Tuo pačiu metu ekrane bus rodomas raudono laido poliškumas. pranašesnis.
③ Patikrinkite rodmenis ir patvirtinkite įrenginį
Pastaba:
①Jei nežinote išmatuotinos įtampos diapazono, nustatykite funkcijų jungiklį į didžiausią diapazoną ir palaipsniui jį mažinkite.
②Jei ekrane rodomas tik „1“, tai reiškia, kad diapazonas viršytas, o funkcijų jungiklis turi būti nustatytas į aukštesnį diapazoną.
③"" reiškia nematuoti didesnės nei 1000V įtampos, galima rodyti didesnę įtampos vertę, tačiau yra pavojus sugadinti vidinę grandinę.
④ Matuodami aukštą įtampą, atkreipkite ypatingą dėmesį, kad išvengtumėte elektros smūgio.
Kintamosios srovės įtampos matavimas
① Įkiškite juodą matavimo laidą į COM lizdą, o raudoną – į V/Ω lizdą.
② Funkcijų jungiklį nustatykite į kintamosios srovės įtampos diapazoną V ~ ir prijunkite bandymo rašiklį prie maitinimo šaltinio arba apkrovos, kurią norite išbandyti. Bandymo prijungimo schema yra tokia pati kaip aukščiau. Matuojant kintamosios srovės įtampą, poliškumo ekrano nėra.
