Srovės matavimas nėra tas pats, kas kitų dydžių matavimas naudojant DMM. Nuolatinės srovės matavimo metodas yra skaitmeninio multimetro prijungimas tiesiai prie bandomosios grandinės, kad bandomos grandinės srovė patektų tiesiai į vidinę multimetro grandinę. Taikant netiesioginį matavimo metodą nereikia atidaryti grandinės ir prijungti multimetrą prie bandomos grandinės. Netiesioginis metodas naudoja srovės spaustuką.
tiesioginis matavimas
1. Išjunkite grandinės maitinimą
2. Atjunkite arba išlituokite grandinę, kad į grandinę įjungtumėte skaitiklį
3. Pasirinkite atitinkamą AC (A~), DC (A--) pavarą

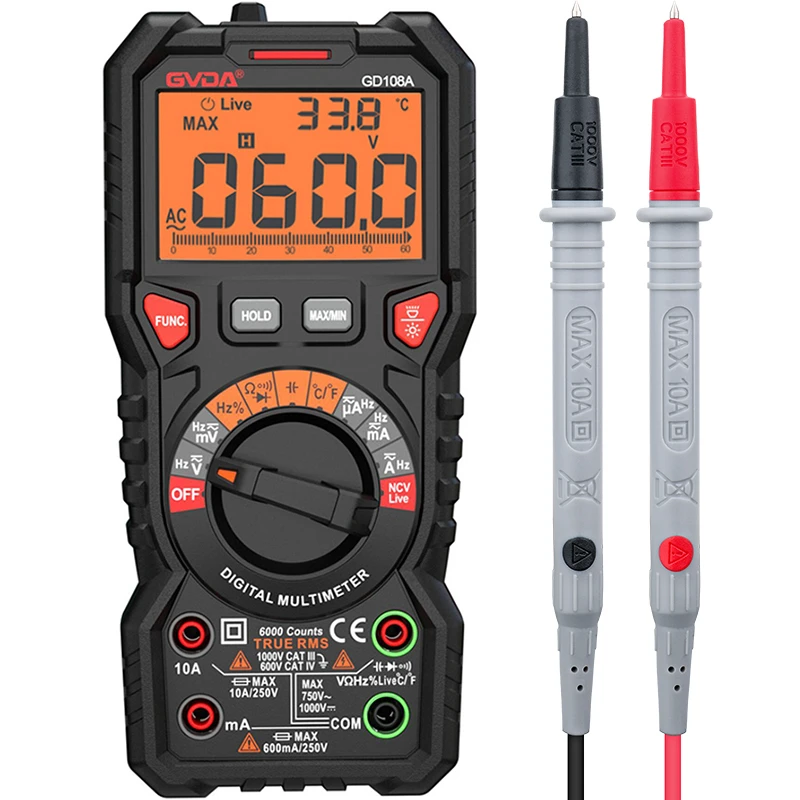

4. Įkiškite juodą bandymo laidą į COM lizdą, o raudoną – į 10A lizdą (10A) arba 300mA lizdą (300mA). Kurio lizdo pasirinkimas daugiausia priklauso nuo galimų išmatavimų.
5. Prijunkite bandymo laidus prie atjungtos grandinės dalies nuosekliai.
6. Įjunkite grandinės maitinimą
7. Stebėkite rodmenis ir pasižymėkite vienetus.
Pastaba: matuojant DC, jei bandymo zondas prijungtas atvirkščiai, pasirodys „-“.
įvesties apsauga
Dažna klaida yra bandymo laidus įkišti į srovės lizdus bandant išbandyti įtampą. Mažos vertės rezistoriai DMM gali sutrumpinti įtampos šaltinį. Skaitmeniniu multimetru teka didelė srovė. Jei multimetras nėra tinkamai apsaugotas, jis ne tik sugadins skaitiklį ir grandinę, bet ir pakenks operatoriui. Aukštos įtampos grandinėse (480 voltų ir aukštesnėse) kyla didesnis pavojus.
Therefore, the digital multimeter should have a large enough current input protection fuse. Meters without current input fuses cannot be used in high energy circuits (>240 V kintamoji srovė). Naudojant skaitmeninį multimetrą su saugikliu, saugiklio talpa turėtų būti pakankamai didelė.
suma, skirta didelės energijos gedimams pašalinti. Saugiklio nominali įtampa turi būti didesnė už maksimalią įtampą, kurios tikimasi. Pavyzdžiui, vienas iš multimetrų
20A, 250V saugiklis negali apsaugoti multimetro matuojant 480V grandinę. 20A, 600V saugiklis gali atlikti apsauginį vaidmenį, kai multimetras matuoja 480V grandinę.
Dabartinis testas
Kartais norima išmatuoti srovės vertė viršija skaitmeninio multimetro diapazoną arba lauko sąlygos neleidžia atidaryti grandinės, kad būtų galima išmatuoti srovę. Srovės gnybtai yra labai patogūs, kai bandoma esant didelėms srovėms (dažniausiai didesnėms nei 2A) ir nereikia didelio tikslumo. Srovės spaustukas matuoja srovę aplink laidą ir konvertuoja ją į vertę, kurią gali apdoroti skaitmeninis skaitiklis.
Yra du pagrindiniai srovės zondai: srovės transformatoriaus tipas, naudojamas tik kintamosios srovės matavimams. Holo efekto zondai kintamos arba nuolatinės srovės srovei matuoti.
Dabartinis keitiklio tipas. 1 mA paprastai reiškia 1 amperą. 100 amperų srovės vertė tampa 100 mA, kurią galima saugiai išmatuoti naudojant DMM. Prijunkite laidus prie „mA“ ir „Com“ lizdų ir pasukite funkcijų pasirinkimo rankenėlę į AC mA padėtį.
Salės efekto zondas. Naudokite 1 milivoltą, kad nurodytumėte 1 amper kintamosios arba nuolatinės srovės vertę. Pavyzdžiui, 100 amperų kintamosios srovės paverčiama 100 milivoltų kintamosios srovės įtampa. Prijunkite bandymo laidus prie "V" ir "Com" lizdų. Pasukite funkcijų pasirinkimo rankenėlę į „V“ arba „mV“. Šiuo metu multimetras naudoja 1 milivoltą, kad atspindėtų 1 amperą.
Atjungiant arba išlituojant grandinę srovės matavimui, turi būti atjungtas tikrinamos grandinės maitinimas. Mažos srovės taip pat gali būti pavojingos.
Netikrinkite įtampos, kai bandymo laidai įkišti į srovės angas. Tai gali sugadinti laikrodį arba kelti pavojų asmens saugumui.
Inverterio tipo srovės zondai, pvz., Fluke 80i-400. DMM naudoja 1 mA ekraną, kad parodytų tikrąjį 1 A signalą.
Fluke I-1010 Hall-Effect Probe gali išmatuoti labai dideles kintamosios arba nuolatinės srovės sroves. Jis paverčia srovę į įtampos signalą.
1 mV įtampos ekranas rodo tikrąją 1 A srovę.
