Kaip išvengti trikdžių perjungiant reguliuojamus maitinimo šaltinius

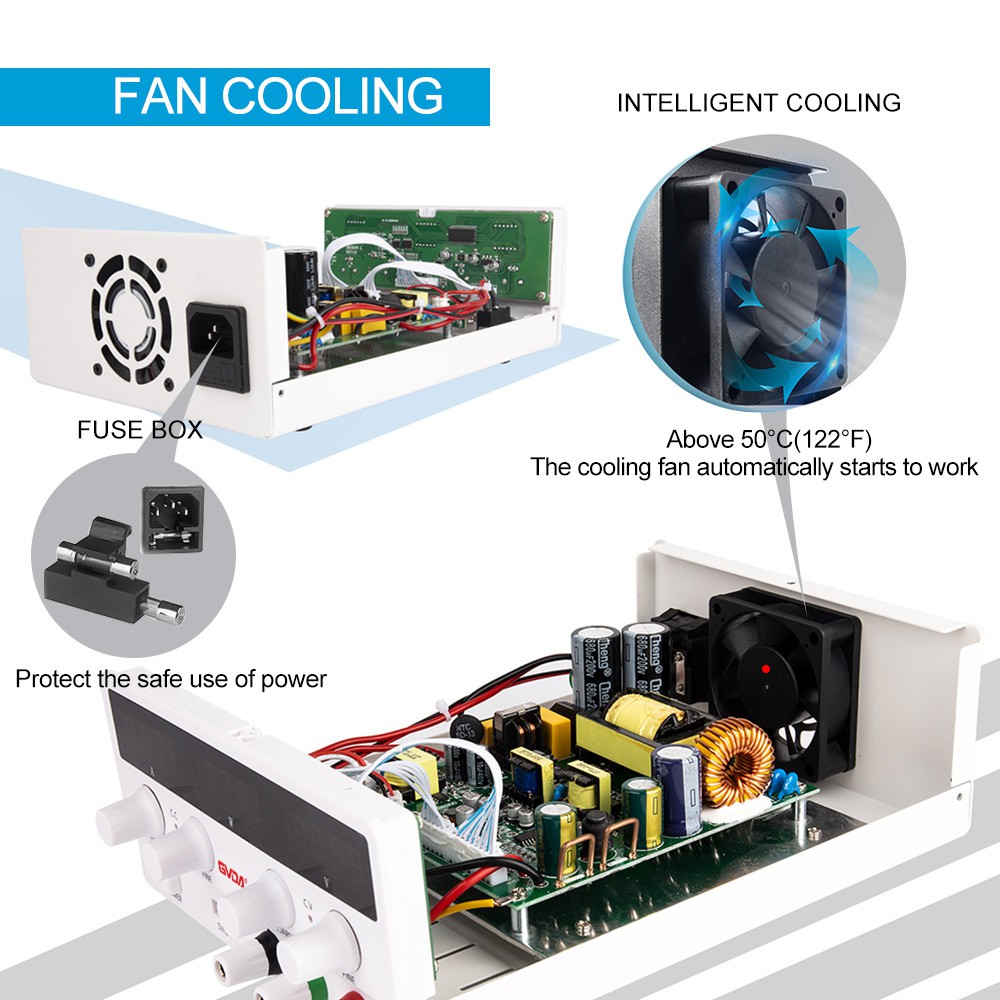

Perjungimo reguliuojamas maitinimo šaltinis (stabilizuotas įtampos tiekimas) gali užtikrinti stabilų kintamosios srovės arba nuolatinės srovės maitinimą elektroninių prietaisų apkrovai, įskaitant dviejų kategorijų kintamosios srovės ir nuolatinės srovės reguliuojamą maitinimo šaltinį. Kai tinklo įtampa arba apkrova svyruoja momentiniais svyravimais, stabilizuotos įtampos tiekimas bus 10-30 ms atsako greitis, siekiant kompensuoti įtampos amplitudę, kad ji būtų stabilizuota ± 2 % ribose.
Perjungimo reguliuojamas maitinimo šaltinis yra palyginti naujas maitinimo šaltinis. Jo pranašumai yra didelis efektyvumas, lengvas svoris, padidinta ir sumažinta įtampa bei didelė išėjimo galia. Tačiau kadangi grandinė veikia perjungimo būsenoje, ji yra gana triukšminga. Žemiau esančiame paveikslėlyje trumpai pakalbėkime apie perjungiamojo maitinimo šaltinio veikimo principą. Kaip parodyta paveikslėlyje, grandinė susideda iš jungiklio K (tikroji triodo arba lauko efekto vamzdžio grandinė), tęstinumo diodo D, energijos kaupimo induktyvumo L, filtro kondensatoriaus C ir pan. Kai jungiklis uždarytas, maitinimas per jungiklį K, induktorių L į apkrovos maitinimo šaltinį ir dalis elektros energijos bus saugoma induktoriuje L ir kondensatoriuje C.
Perjungimo reguliuojamo maitinimo šaltinio veikimo perjungimo tranzistorius ir srovės diodas (gali būti ir kitas perjungimo tranzistorius) visada pakaitomis įjungiami arba išjungiami, KQ ir KD nėra idealus įrenginys, dviejų būsenų perėjimui reikia tam tikro laiko, o tai sukelia smaigalius trukdžius . Būsenos perėjimo procese įjungimo jungiklis nėra visiškai įjungtas, o išjungimo jungiklis nėra išjungimo momentas, yra tiesioginis kelias nuo maitinimo šaltinio iki žemės, todėl susidaro trumpalaikė srovė Is. Srovė yra susijusi su perjungimo tranzistoriaus laidumo srove Imax ir išjungimo srove Icmin skirtumu tarp perjungimo tranzistoriaus srovės Imax ir atjungimo srovės Icmin, perjungiant KQ ir KD tuo pačiu laidumo laiku, pavyzdžiui, trukme. Dėl grandinės pasiskirstymo parametrų įtakos bangos formoje atsiranda skambėjimo svyravimai.
Perjungimo reguliatoriaus maitinimo šaltinis veikia skleisdamas trukdžius į erdvę. Spinduliuotės triukšmo lygis yra atvirkščiai proporcingas atstumui nuo spinduliuotės šaltinio. Bendras 5 cm atstumu nuo laidų gali būti. Jei konstrukcija to neleidžia, ji turi būti ekranuota. Maitinimo įvesties linija aplink stiprų elektromagnetinį lauką, siekiant sumažinti elektromagnetinę jungtį tarp įvesties linijos ir išvesties linijos, jos turi būti toli.
