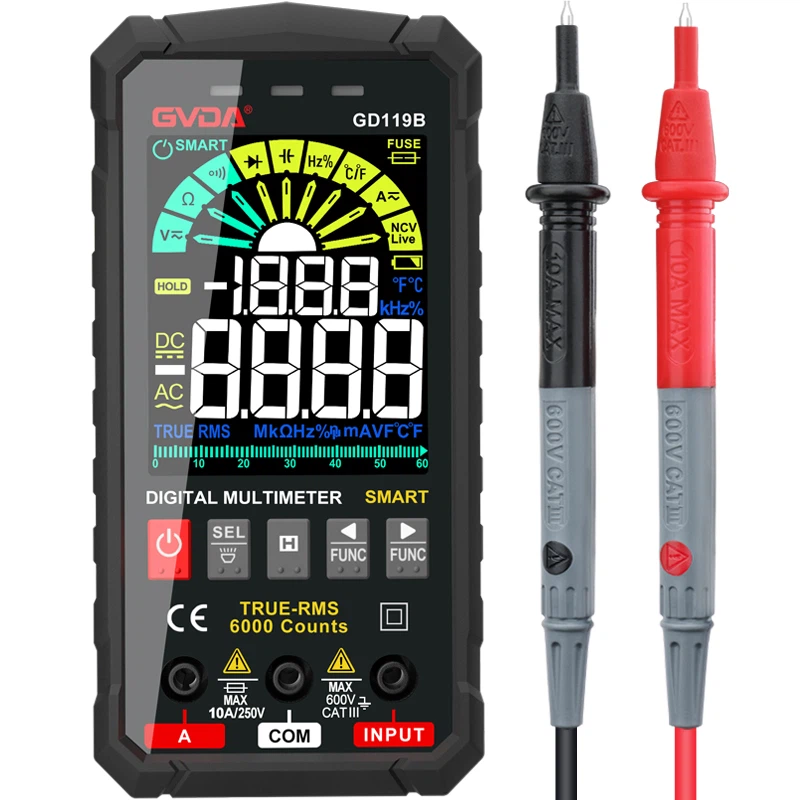

Skaitmeninis multimetras (DMM) – tai matavimo priemonė, naudojanti analoginio/skaitmeninio konvertavimo principą, kad išmatuota vertė konvertuojama į skaitmeninius dydžius ir matavimo rezultatai būtų rodomi skaitmenine forma. Palyginti su rodyklės multimetrais, skaitmeniniai multimetrai yra plačiai naudojami dėl didelio tikslumo, didelio greičio, didelės įvesties varžos, skaitmeninio ekrano, tikslių rodmenų, stiprios anti-interferencijos galimybės ir didelio matavimo automatizavimo. Bet jei naudojamas netinkamai, nesunku sukelti gedimų.
Šiame straipsnyje kaip pavyzdys pateikiamas skaitmeninis multimetras, kuriame kalbama apie bendrąjį skaitmeninio multimetro trikčių šalinimo metodą
Skaitmeninio multimetro trikčių šalinimas paprastai turėtų prasidėti nuo maitinimo šaltinio. Pavyzdžiui, įjungus maitinimą, jei rodomas skystųjų kristalų elementas, pirmiausia turėtumėte patikrinti, ar 9 V baterijos įtampa nėra per žema; ar akumuliatoriaus laidai atjungti. Trikčių šalinimas turėtų būti atliekamas seka „pirma viduje, iš pradžių lengva, o paskui sunku“. Skaitmeninio multimetro trikčių šalinimas apytiksliai gali būti atliktas taip.
1. Išvaizdos patikrinimas.
Galite paliesti ranka, ar baterijų, rezistorių, tranzistorių ir integruotų blokų temperatūros kilimas nėra per didelis. Jei naujai įdėtas akumuliatorius yra įkaitęs, grandinė gali būti trumpoji. Be to, grandinė taip pat turėtų būti stebima dėl atjungimo, išlitavimo, mechaninių pažeidimų ir kt.
Antra, nustatykite darbo įtampą visais lygiais.
Nustatykite kiekvieno taško darbinę įtampą ir palyginkite ją su normalia verte. Pirma, užtikrinkite etaloninės įtampos tikslumą. Matavimui ir palyginimui geriausia naudoti to paties ar panašaus modelio skaitmeninį multimetrą.
3. Bangos formos analizė.
Naudodami elektroninį osciloskopą stebėkite kiekvieno pagrindinio grandinės taško įtampos bangos formą, amplitudę, periodą (dažnį) ir kt. Pavyzdžiui, jei laikrodžio osciliatorius pradeda svyruoti, o virpesių dažnis yra 40 kHz. Jei generatorius neturi išėjimo, tai reiškia, kad TSC7106 vidinis keitiklis yra pažeistas arba išoriniai komponentai gali būti atidaryti. Atkreipkite dėmesį, kad TSC7106 {21} pėdos bangos forma turi būti 50 Hz kvadratinė banga, kitaip vidinis 200 dažnių daliklis gali būti pažeistas.
Ketvirta, matavimo komponento parametrai.
Jei komponentai yra gedimų diapazone, atlikite tiesioginius arba neprisijungus prie tinklo matavimus ir analizuokite parametrų reikšmes. Atliekant varžos matavimą tinkle, reikia atsižvelgti į lygiagrečiai sujungtų komponentų įtaką.
5. Paslėptas trikčių šalinimas.
Recesyviniai gedimai reiškia gedimus, kurie karts nuo karto atsiranda ir išnyksta, o instrumento gedimai yra geri ir blogi. Tokio pobūdžio gedimas yra sudėtingesnis, o dažniausios priežastys yra litavimo jungtys, atsilaisvinusios, atsilaisvinusios jungtys, prastas perdavimo jungiklio kontaktas, nestabilus komponento veikimas, o laidas bus nuolat nutrūkęs. Be to, tai taip pat apima kai kuriuos išorinius veiksnius. Pavyzdžiui, per aukšta aplinkos temperatūra, per aukšta drėgmė arba netoliese yra nutrūkstančių stiprių trikdžių signalų ir pan.
