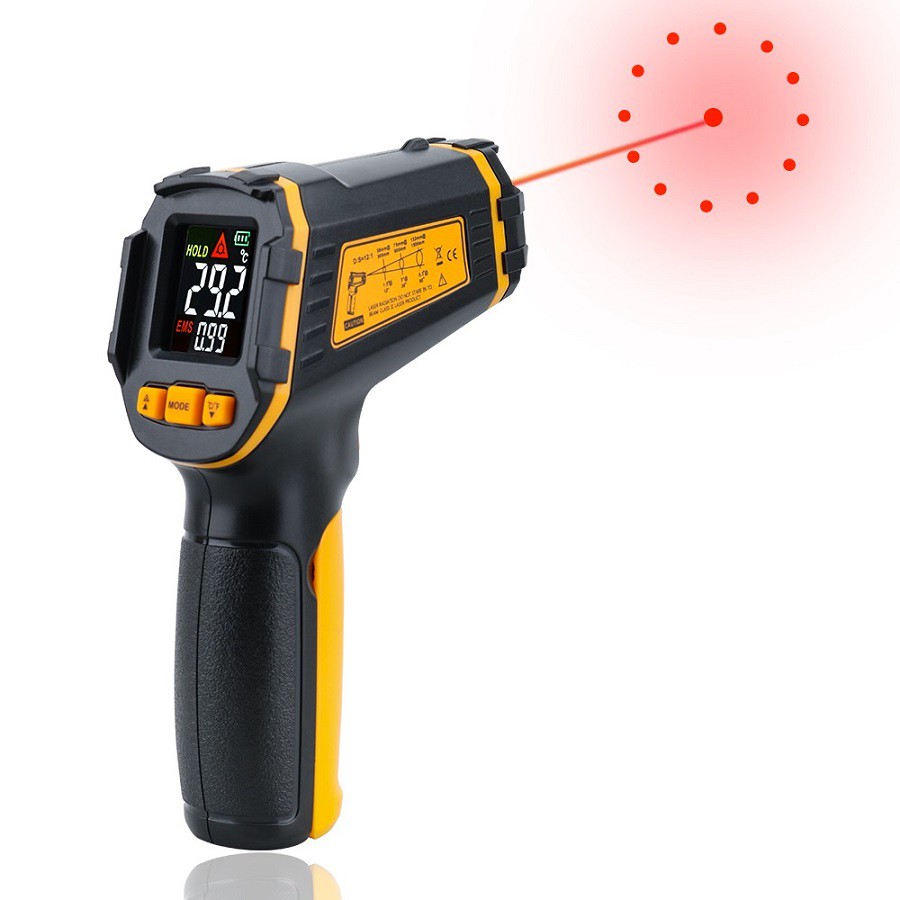

Infraraudonųjų spindulių termometro spinduliuotės analizė
Spinduliavimas yra tikrojo objekto ir juodojo kūno spinduliavimo energijos santykis tomis pačiomis temperatūroje tomis pačiomis sąlygomis. Vadinamosios tos pačios sąlygos reiškia tas pačias geometrines sąlygas (radiacijos emisijos plotą, erdvinio kampo dydį ir kryptį spinduliavimo galiai matuoti) ir spektrines sąlygas (spektro diapazoną spinduliavimo srautui matuoti). Kadangi spinduliuotė priklauso nuo matavimo sąlygų, yra keletas spinduliuotės apibrėžimų.
Pusrutulio spinduliuotė Pusrutulio spinduliuotė – tai radiatoriaus spinduliuotės energijos srauto (spinduliavimo galios), skleidžiamo ploto vienetui, santykis su pusrutulio formos erdve ir juodojo kūno spinduliuotės galia esant tokiai pačiai temperatūrai, kuri skirstoma į du tipus: pilną kiekį ir spektrinis kiekis.
normalus spinduliavimas
Normalioji spinduliuotė yra spinduliuotė, išmatuota mažu kieto kampu normalia spinduliuojančio paviršiaus kryptimi, ir tai yra spindėjimo normalia kryptimi ir juodo kūno spindėjimo toje pačioje temperatūroje santykis. Kadangi infraraudonųjų spindulių sistemos aptinka spinduliavimo energiją mažu kieto kampu, kuris yra normalus tikslinio paviršiaus atžvilgiu, normali spinduliuotė yra svarbi.
Juodojo kūno visos spinduliuotės vertės yra lygios 1, o realių objektų spinduliuotės vertės yra mažesnės nei 1. Emisijos koeficientas, apie kurį mes kalbame iki šiol, yra vidutinis spinduliavimo koeficientas.
Kalbant apie emisijos korekciją:
Skirtingų objektų paviršių spinduliuotė yra skirtinga, norint užtikrinti temperatūros matavimo tikslumą, paprastai reikalinga spinduliavimo koeficiento korekcija. Kadangi termometras kalibruojamas naudojant juodą korpusą, bet kurio objekto paviršiaus spinduliuotė yra mažesnė nei juodo kūno.
Infraraudonųjų spindulių termometro spinduliuotės korekcijos metodas yra toks: sureguliuokite stiprintuvo padidinimą pagal skirtingų objektų spinduliavimo koeficientą, kad signalas, kurį generuoja tikro objekto, kurio temperatūra sistemoje yra tam tikra temperatūra, spinduliavimas būtų toks pat kaip ir juodas kūnas su tokia pačia temperatūra. tas pats signalas. Pavyzdžiui, jei objekto spinduliavimo koeficientas yra {{0}},8, reikia padidinti stiprintuvo didinimą iki pradinio 1/0.8=1,25 karto. Pramonės srityje paprastai sunku nustatyti tikslinius spinduliavimo parametrus dėl skirtingų matavimo tikslinių medžiagų, formų ir paviršiaus būsenų. Matavimo paklaidos, kurias sukelia kiti veiksniai, sukels skirtumą tarp išmatuotos vertės ir tikrosios vertės. Emisijos parametrų reguliavimo įdiegimas gali gerai išspręsti šią problemą, nepažeidžiant matavimo tiesiškumo. Jį galima reguliuoti pagal šiuos veiksmus, atsižvelgiant į patirtį arba proceso temperatūrą:
Pavyzdžiui: termometro matavimo diapazonas yra: 500-1400 laipsnis
Tikroji temperatūra yra 1200 laipsnių, išmatuota temperatūra yra 1150 laipsnių,
Šiuo metu spinduliavimo koeficientą galima reguliuoti taip:
(1150-500)÷(1200-500)=0.928≈0.93
Šis koregavimas priartina išmatuotą vertę prie tikrosios vertės, be to, ją galima koreguoti pagal „Medžiagos spinduliavimo koeficientų lentelę“. Tačiau šios lentelės parametrai nebūtinai taikomi proceso poreikiams. Turi būti aišku, kad spinduliavimo koeficiento reguliavimo esmė yra ištaisyti matavimo paklaidą.
