Skaitmeninis multimetras laidų tęstinumui matuoti

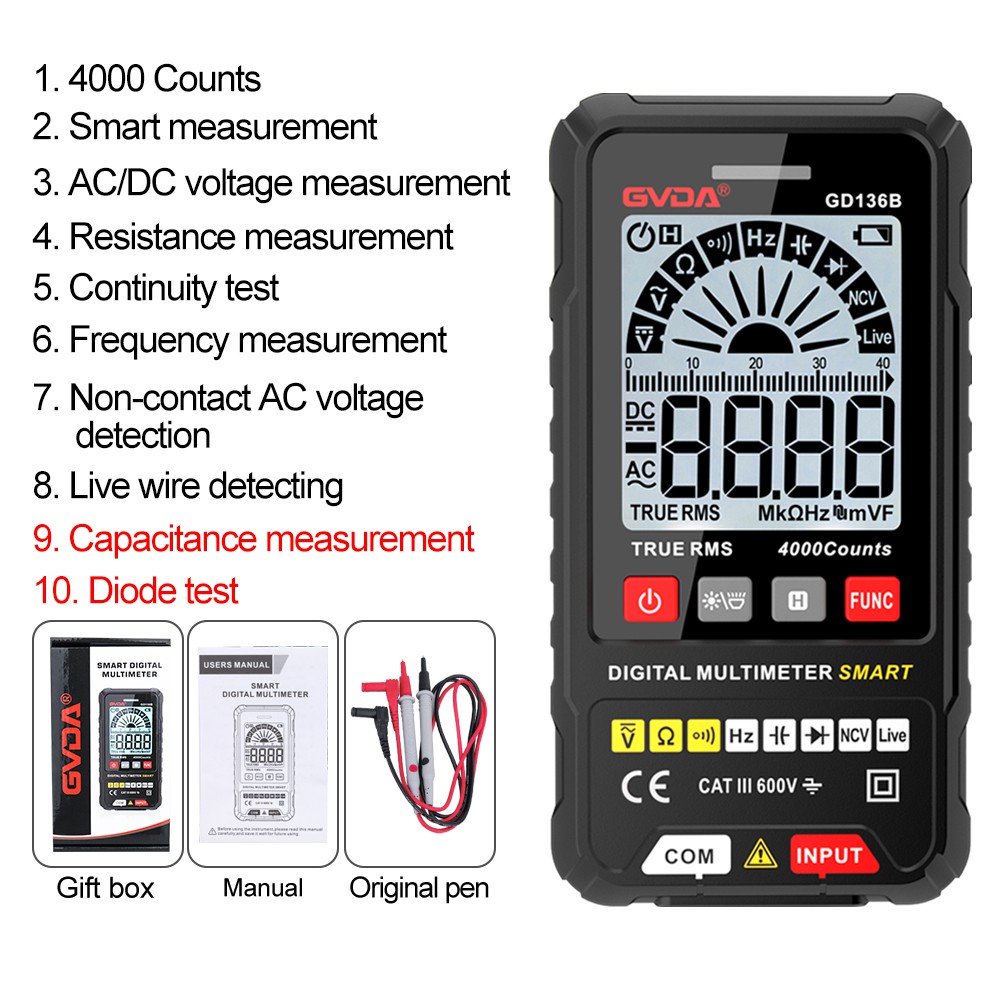

1. Skaitmeninis multimetras yra galingas elektroninio matavimo įrankis. Jis gali būti naudojamas matuojant linijų įjungimą ir išjungimą kasdieniame gyvenime. Multimetrai skirstomi į skaitmeninius multimetrus ir rodyklės multimetrus. Paprastai skirstoma į įtampos failą (AC ir DC), srovės failą (AC ir DC), varžos failą. Tai pati paprasčiausia funkcija naudoti pasipriešinimo pavarą tęstinumui matuoti.
2. Iliustruojame kaip pavyzdį dantų zondą. Zondas yra plastikinė rankena, sujungta su dviem metalinėmis adatomis, kuri yra panaši į mums įprastą odinę vielą. Norėdami nustatyti, ar taškai A ir B yra sujungti, atliekame šiuos veiksmus:
1) Pirmiausia įsitikinkite, kad laidai yra teisingi, juodas laidas įkištas į COM lizdą, o raudonas laidas įkištas į V (omiga arba diodo sąsaja)
2) Krumpliaratis dedamas ties 200 pasipriešinimo pavara arba „skambučio, diodo“ pavara.
3) Prijunkite raudoną arba juodą rašiklį prie A ir B galų, kuriuos reikia išmatuoti. Jei A ir B yra atjungti, LCD ekrane bus rodomas „1“, o tai reiškia, kad pasipriešinimas yra begalinis.
4) Naudodami tą patį metodą išmatuokite taškus A ir C, kad nustatytumėte, ar jie yra sujungti. Jei laidas prijungtas, pasigirs garsinis signalas, o LCD ekrane bus rodomas skaičius, artimas „0“, šiuo atveju „0.001“; naudojant varžos pavarą, jei laidas prijungtas, bus rodomi plakimo skaičiai, mažesni nei 200. Skiriasi multimetro tikslumas, skiriasi ir matavimo skaičius, bet jį įjungus bus artimas skaičius iki nulio.
Minėtas metodas gali būti naudojamas kasdieniame gyvenime, pavyzdžiui, matuojant laidų įjungimą-išjungimą, elektros jungiklių įjungimą-išjungimą ir kt.
3. Kasdieniame gyvenime yra ir kitų prietaisų, kurie taip pat gali būti matuojami šiuo metodu, pavyzdžiui, ausinės, garsiakalbiai ir pan., tačiau jų varža bus šiek tiek didesnė. Žemiau pateiktame paveikslėlyje yra ausinių schema. Matyti, kad yra du kairysis ir dešinysis kanalai. Esmė ta, kad bendras galas ir kairysis bei dešinysis kanalo galai yra atitinkamai sujungti su rite, kuri įjungus vibruoja ir skamba. Ritės varža paprastai yra 30-100 omų.
Skaitmeninis multimetras laidų tęstinumui matuoti
4. Atliekant faktinį matavimą, raudoną ir juodą bandymo rašiklius galite prijungti prie bendro galo ir kairiojo bei dešiniojo kanalo galų. Būkite atsargūs ir nelieskite linijų tarp raudono ir juodo bandymo rašiklių. Kaip matote toliau pateiktame pavyzdyje, išmatuota varža tarp kairiojo kanalo ir bendrojo gnybto yra 33 omai, o tai rodo, kad šis kanalas yra normalus. Taip pat galima vertinti ir kitą kanalą.
5. Rodyklės multimetrui:
1) Teisingai prijunkite raudoną ir juodą matavimo laidą
2) Raudoni ir juodi bandymo laidai yra prijungti prie abiejų matuojamos linijos galų
3) Jei rodyklės varža yra artima nuliui arba santykinai maža, linija yra prijungta. Jei jis nejuda arba yra didelis pasipriešinimas, laidas nutrūkęs.
