Skaitmeninio multimetro diodo pavara ir diodų matavimo metodas

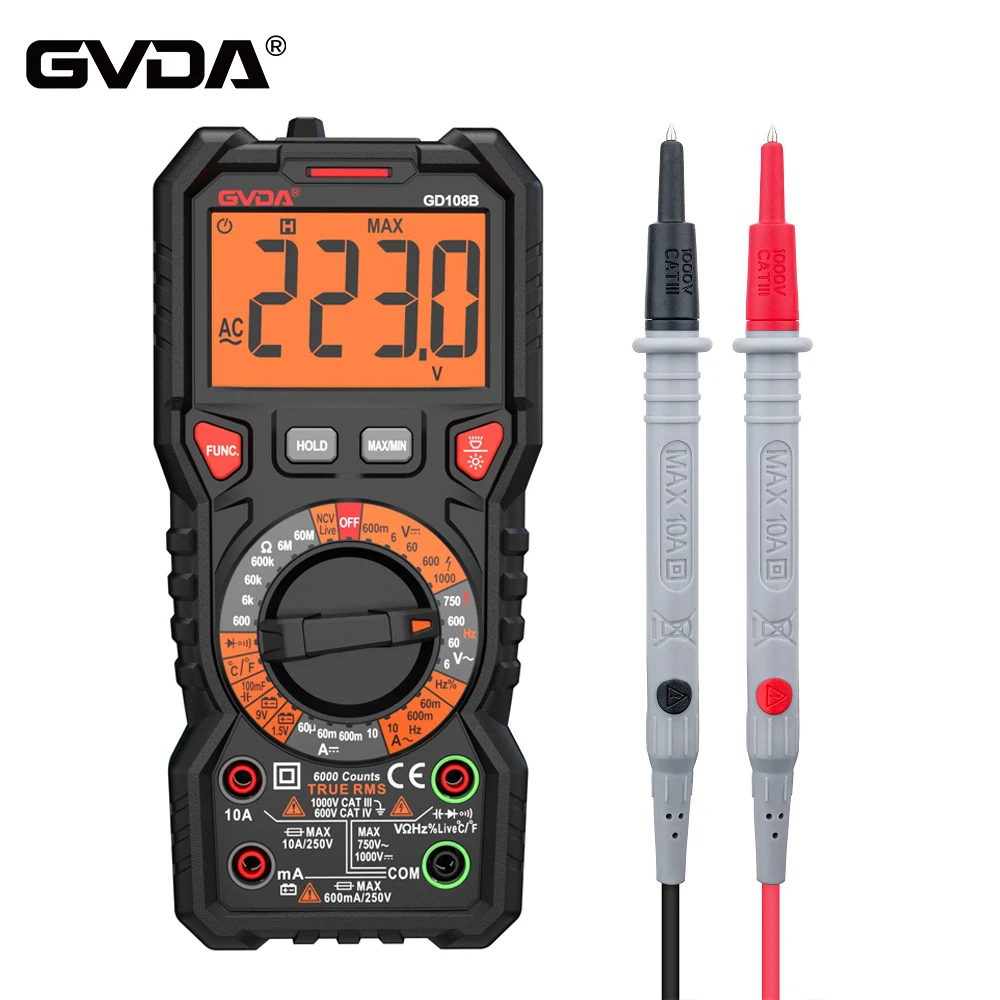

Diodinė pavara yra dažnas pavaros naudojimo dažnis, paprastai skaitmeniniame skaitiklyje ši pavara yra, logotipas yra diodo simbolis, aplink simbolį gali būti panašus „signalas“, galite peržiūrėti aukščiau pateiktą vaizdavimo paveikslėlį. .
Pasukite multimetrą į šią pavarą, pažiūrėkite, ar ekrane rodomas aukščiau minėtas "signalo" simbolis, iš tikrųjų tai yra signalo failas, jei raudonas ir juodas rašiklis sutrumpina, išgirsite garsinį signalą, su šia pavara galite išmatuoti laidininko įjungimas ir išjungimas, tačiau šiandien kalbame apie kitą, paspauskite skaitmeninės lentelės perjungimo mygtuką! , ekrane galite pamatyti diodo simbolį.
Kaip raudonas skaitmeninio skaitiklio rašiklis prijungtas prie teigiamo vidinio maitinimo šaltinio gnybto, juodas rašiklis prijungtas prie vidinio maitinimo šaltinio neigiamo gnybto, todėl skaitmeninis skaitiklis matuoja diodą, kai raudonas rašiklis yra ant teigiamo diodo gnybto. , juodas rašiklis prijungtas prie neigiamo diodo gnybto, įprastame ekrane bus rodomas teigiamas diodo laidumo įtampos kritimas, pvz., toliau pateiktame paveikslėlyje rodomas 0,607 voltų diodo laidumo įtampos kritimas.
Įprastam diodui galima išmatuoti įtampos kritimą, tačiau diodas yra atvirkštinis (raudonas rašiklis prijungtas prie diodo neigiamo, juodas rašiklis prijungtas prie diodo teigiamo) nėra matuojamas jokių rezultatų, todėl šiuo metodu taip pat galima nustatyti diodo gerą arba blogai, galite peržiūrėti matavimo rezultatus žemiau esančiame paveikslėlyje.
Diodų matavimas yra įprasto lygintuvo vamzdžio pavyzdys, iš tikrųjų tokiu būdu iš esmės gali būti naudojami ir kitų tipų diodai, pavyzdžiui, su šia pavara taip pat galima matuoti iš LED lempučių (šviesos diodų) laidumo įtampos kritimas.
