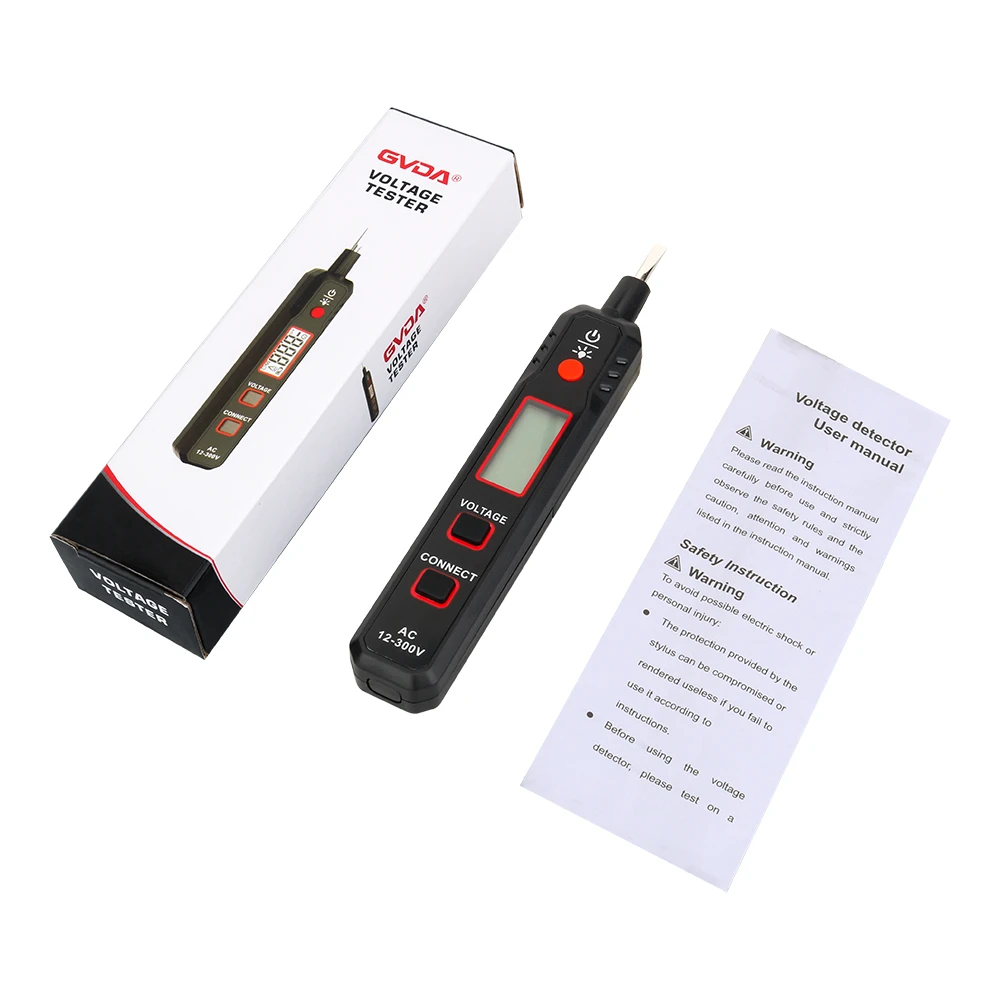

Išsamus indukcinio skaitmeninio ekrano bandymo rašiklio naudojimo metodo paaiškinimas
Mygtuko aprašymas:
Mygtukas „SELECT“: nurodo tiesioginio matavimo klavišą (toli nuo skystųjų kristalų ekrano), o tai reiškia, kad naudojant metalinį rašiklio priekinį galą (vadinamą zondu) tiesiogiai susisiekti su grandine, paspauskite šį mygtuką;
B mygtukas "INDUCTANCE": Indukcijos / lūžio taško matavimo klavišui (arčiau LCD ekrano), ty naudojant zondą linijai aptikti (atminkite, kad tai indukcija, o ne tiesioginis kontaktas), paspauskite šį mygtuką.
Nepriklausomai nuo to, kaip spausdinamas tekstas ant rašiklio, paprastai toliau nuo LCD ekrano esantis yra tiesioginio matavimo klavišas, o esantis arčiau LCD ekrano yra indukcijos / lūžio taško matavimo klavišas. Jei išdėstymas ne toks, tai rodo, kad tai padirbta arba nekokybiška prekė. Saugumo sumetimais nerekomenduojama pirkti.
Tiesioginis aptikimas:
1. Švelniai palieskite tiesioginio matavimo (DICT) mygtuką ir metalinis priekinis matavimo rašiklio galas tiesiogiai susisieks su tiriamu objektu:
1.1 Paskutinis skaitmuo rodo išmatuotą įtampos vertę (šis bandymo rašiklis suskirstytas į penkis įtampos diapazonus: 12 V, 36 V, 55 V, 110 V ir 220 V, ir paprastai 36 V ar mažesnė įtampa nelaikoma pavojinga gyvybei);
Kai ekrano reikšmė pasiekia 70 % prieš pasiekdama didžiausią diapazoną, rodyti žemo diapazono reikšmę;
1.3. Matuojant neįžemintą nuolatinę srovę, reikia liesti kitą polių (pvz., teigiamą arba neigiamą polių) rankomis.
Kai elektrinis rašiklis tiesiogiai liečiasi su įtampos laidu, indikatoriaus lemputė iškart užsidegs, nepaisant to, ar ranka paliečia kokį nors matavimo klavišą:
2.1 Kai ranka neliečia jokio matavimo klavišo, užsidegs indikatoriaus lemputė ir rodys 12V, o tai netikslu;
Kai ranka paliečia jutimo/lūžio taško matavimo klavišą, užsidegs indikatoriaus lemputė ir parodys 110V, o tai netikslu;
2.3 Ranka palietus tiesioginio matavimo mygtuką, užsidegs indikatoriaus lemputė ir rodys 220V, kas yra tiksli;
2.4 Apibendrinant, kai indikatoriaus lemputė užsidega nepaliečiant matavimo mygtukų, tai rodo, kad yra 220 V kintamosios srovės laidas. Prisimink!
3. Kai ranka paliečia tiesioginį matavimo klavišą, o rašiklis tiesiogiai liečiasi su laidžiais objektais, tokiais kaip žmogaus kūnas, įtampa, neutralus laidas, įžeminimo laidas, metalas ir kt., gali užsidegti indikatoriaus lemputė. Šiuo metu tikroji įtampa yra pagrįsta rodmenimis. Jei nėra rodmens, tai rodo, kad nėra įtampos.
Kai ranka paliečia jutimo / pertraukos taško matavimo klavišą, o rašiklis tiesiogiai liečiasi su bandomu objektu, yra dvi situacijos:
4.1 Jei indikatoriaus lemputė dega ir rodo 110 V, tai reiškia, kad yra 220 V kintamosios srovės laidas, atminkite!
4.2 Indikatoriaus lemputė nedega, bet pasirodo "aukštos įtampos simbolis". Žr. „III. Netiesioginis aptikimas“ 1 ir 2 punktus.
Netiesioginis aptikimas (taip pat žinomas kaip indukcinis aptikimas):
1. Indukcijos aptikimas: švelniai palieskite INDUCTANCE mygtuką ir metalinis priekinis matavimo rašiklio galas bus arti bandomojo objekto (atkreipkite dėmesį, kad jis yra arti, o ne tiesiogiai liečiasi). Jei ekrane pasirodo „aukštos įtampos simbolis“, tai reiškia, kad bandomame objekte yra kintamoji srovė.
2. Lūžio taško aptikimas: matuodami laidą su lūžio tašku, lengvai palieskite INDUCTANCE mygtuką ir metalinis matavimo rašiklio priekinis galas turi būti arti laido (atkreipkite dėmesį, kad jis yra arti, nesiliečia tiesiogiai) arba tiesiai kontaktas su izoliaciniu išoriniu laido sluoksniu. Jei "aukštos įtampos simbolis" dingsta, tai yra lūžio taškas.
3. Ši funkcija leidžia lengvai nustatyti nulinių ir fazių linijas (matuojant lygiagrečias linijas padidina atstumą tarp linijų). Aptikti spinduliuotę ir mikrobangų nuotėkį.
dalykai, į kuriuos reikia atkreipti dėmesį:
1. Mygtukų nereikia stipriai spausti.
2. Bandymo metu negalima liesti dviejų matavimo klavišų vienu metu, kitaip tai turės įtakos jautrumui ir tyrimo rezultatams.
