Atsižvelgiant į skirtingą paskirtį, srovės transformatoriai gali būti suskirstyti į dvi kategorijas:
Matavimo srovės transformatorius (arba srovės transformatoriaus matavimo apvija): Pateikite elektros tinklo srovės informaciją matavimo, matavimo ir kitiems įrenginiams, esant normaliam darbinės srovės diapazonui.
Apsaugos srovės transformatorius (arba srovės transformatoriaus apsauginė apvija): esant elektros tinklo gedimui, jis pateikia informaciją apie elektros tinklo gedimų srovę relinei apsaugai ir kitiems įrenginiams.
1. Srovės transformatorius matavimui
Srovės transformatorius
Matuojant didelę kintamosios srovės srovę, kad būtų lengviau atlikti antrinį prietaiso matavimą, ją reikia konvertuoti į santykinai vienodą srovę (Kinija numato, kad srovės transformatoriaus antrinė galia yra 5A arba 1A), o įtampa linija yra gana aukšta, pavyzdžiui, tiesioginis matavimas. yra labai pavojinga. Srovės transformatorius atlieka srovės konvertavimo ir elektros izoliacijos vaidmenį. Tai antrinės įrangos, pvz., matavimo prietaisų ir relinės apsaugos maitinimo sistemoje, jutiklis, skirtas elektros pirminės grandinės srovės informacijai gauti. Srovės transformatorius proporcingai paverčia didelę srovę į mažą. Pirminė srovės transformatoriaus pusė yra prijungta prie pirminės sistemos, o antrinė - Prijunkite matavimo prietaisus, relinę apsaugą ir kt.
Įprasto veikimo metu antrinė transformatoriaus pusė yra apytikslė trumpojo jungimo būsenoje, o išėjimo įtampa yra labai žema. Darbo metu, jei antrinė apvija yra atvira grandinėje arba pirminėje apvijoje teka neįprasta srovė (pvz., žaibo srovė, rezonanso viršsrovė, kondensatoriaus įkrovimo srovė, induktoriaus paleidimo srovė ir kt.), tūkstančių ar net dešimčių tūkstančių voltų viršįtampis bus sugeneruotas antrinėje pusėje. . Tai ne tik pakenks antrinės sistemos izoliacijai, bet ir dėl per didelių ekstremalių perdegs transformatorius ir netgi sukels pavojų dirbančio personalo gyvybei.
Srovės transformatorius
Pirminėje pusėje yra tik nuo 1 iki kelių apsisukimų, o laido skerspjūvio plotas yra didelis, kuris nuosekliai sujungtas su bandoma grandine. Antrinėje pusėje apsisukimų skaičius didelis, o laidas plonas, sudarantis uždarą grandinę su mažos varžos skaitikliu (ampermetro/galios matuoklio srovės ritė).
Srovės transformatoriaus veikimas prilygsta transformatoriui su trumpuoju jungimu antrinėje pusėje, ignoruojant žadinimo srovę, o amperų apsisukimų skaičius lygus I1N1=I2N2
Srovės transformatoriaus pirminės apvijos srovės I1 ir antrinės apvijos I2 srovės santykis vadinamas faktiniu srovės santykiu I1/I2=N2/N1=k.
Pagrindinis klaidų šaltinis yra sužadinimo srovė.
Srovės transformatoriaus matavimo tikslumo laipsnis yra {{0}},2/0,5/1/3, 1 reiškia, kad santykio paklaida neviršija ±1 procento, ir yra 0.2S ir 0,5S klasės.
2. Srovės transformatorius apsaugai
Apsaugos srovės transformatoriai skirstomi į: 1. apsaugos nuo perkrovos srovės transformatorius, 2. diferencialinės apsaugos srovės transformatorius, 3. įžeminimo apsaugos srovės transformatorius (nulinės sekos srovės transformatorius)
Apsauginis srovės transformatorius daugiausia bendradarbiauja su relės įtaisu ir duoda signalą reliniam įrenginiui nutraukti gedimo maitinimą, kai linijoje atsiranda trumpojo jungimo perkrova ir kiti gedimai.
kelias, siekiant apsaugoti elektros energijos tiekimo sistemos saugumą. Apsauginių srovės transformatorių darbo sąlygos ir srovių matavimas
Srovės transformatorius apsaugai
Transformatorius yra visiškai kitoks. Apsaugos transformatorius pradeda efektyviai veikti tik tada, kai srovė kelis kartus ir keliasdešimt kartų didesnė už įprastą srovę. Pagrindiniai apsaugos transformatoriaus reikalavimai: 1. Patikima izoliacija, 2. Pakankamai didelis tikslus ribinis koeficientas, 3. Pakankamas šiluminis stabilumas ir dinaminis stabilumas.
Apsauginis transformatorius gali atitikti tikslumo lygio reikalavimus esant vardinei apkrovai, o didžiausia pirminė srovė vadinama vardine tikslumo ribine pirmine srove. Tikslus ribinis koeficientas yra vardinės tikslios ribinės pirminės srovės ir vardinės pirminės srovės santykis. Kai pirminė srovė yra pakankamai didelė, geležies šerdis prisisotina ir negali atspindėti pirminės srovės, o tikslus ribinis koeficientas atspindi šią charakteristiką. Apsaugos transformatoriaus tikslumo lygis yra 5P ir 10P, o tai reiškia, kad leistina srovės paklaida esant vardinei tiksliajai ribinei pirminei srovei yra 1 procentas ir 3 procentai, o sudėtinė paklaida yra atitinkamai 5 procentai ir 10 procentų.
Sugedus linijai, įsijungimo srovė sukuria šilumą ir elektromagnetinę jėgą, o srovės transformatorius apsaugai turi ją atlaikyti. Kai antrinė apvija yra trumpai sujungta, pirminės srovės, kurią srovės transformatorius gali atlaikyti per vieną sekundę nepažeisdamas, kvadratinė vertė vadinama vardine trumpalaike šilumine srove. Kai antrinė apvija yra trumpai sujungta, didžiausia pirminės srovės vertė, kurią srovės transformatorius gali atlaikyti nepažeisdamas, vadinama vardine dinamine stabilia srove.
Apsauginio srovės transformatoriaus tikslumo lygis yra 5P/10P, o 10P ženklų sudėtinė paklaida neviršija 10 procentų.

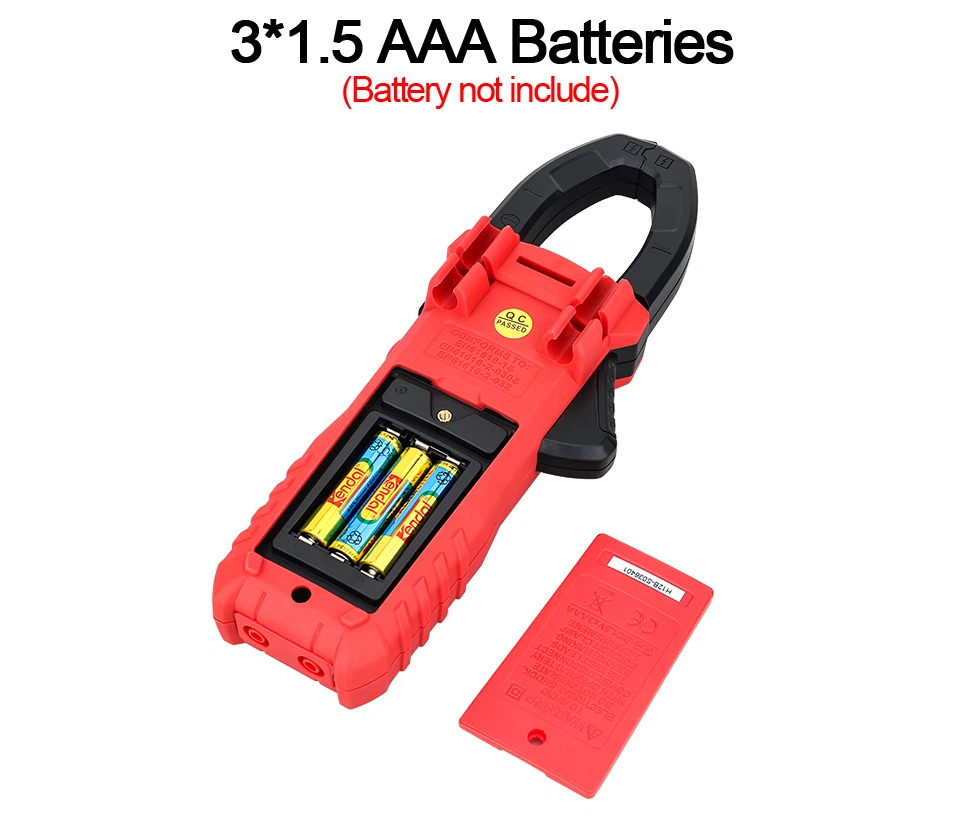

Srovės gnybtų matuoklis
Gnybtų matuoklis yra prietaisas, naudojamas veikiančios elektros grandinės srovei matuoti, ir jis gali matuoti srovę be pertrūkių.
