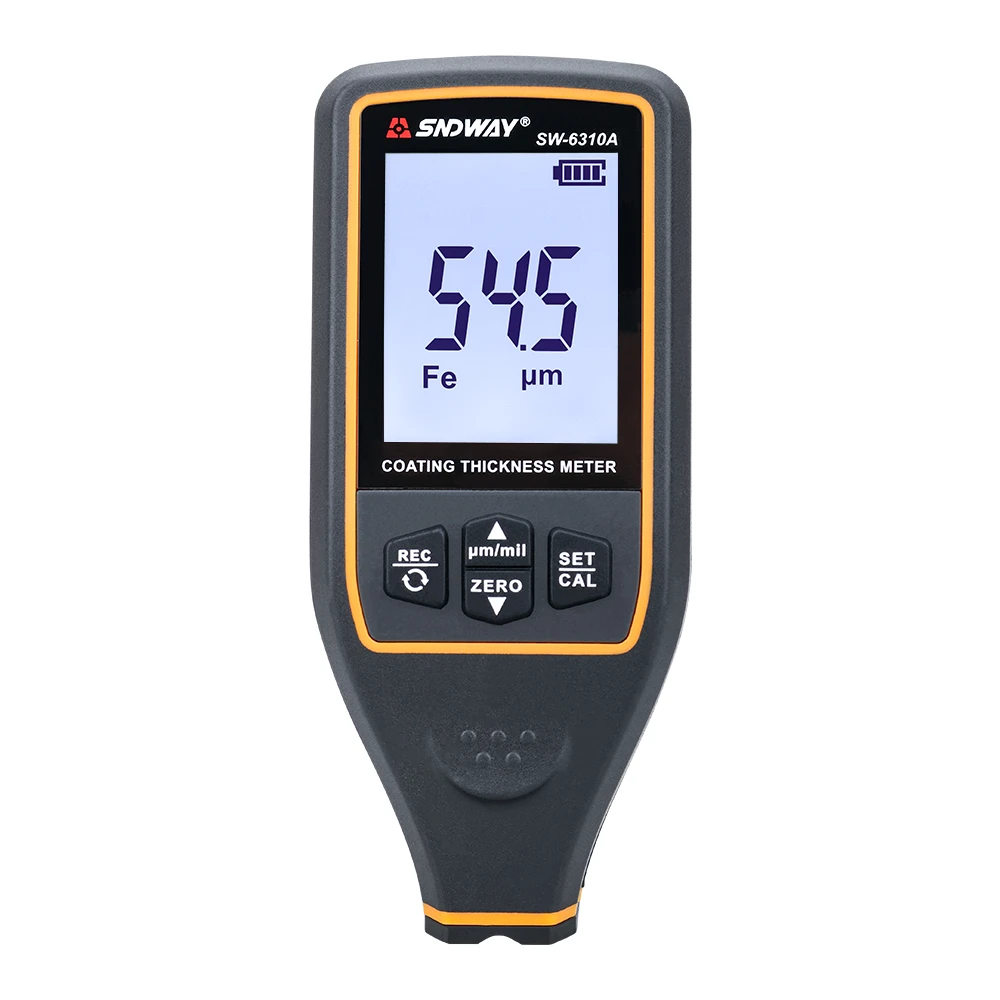

Apie dangos storio matuoklio veikimo principą
Tobulėjant technologijoms, ypač po to, kai pastaraisiais metais buvo įdiegta mikrokompiuterių technologija, storio matuoklis naudojant magnetinį metodą ir sūkurinės srovės metodą žengė didelį žingsnį miniatiūrizavimo, intelektualumo, daugiafunkciškumo, didelio tikslumo ir praktiškumo link. Matavimo skiriamoji geba pasiekė 0,1 mikrono, o tikslumas gali siekti 1 proc. , o tai labai pagerėjo. Jis turi platų pritaikymo spektrą, platų matavimo diapazoną, patogų valdymą ir mažą kainą. Tai plačiausiai pramonėje ir moksliniuose tyrimuose naudojama storio matavimo priemonė.
Neardomasis metodas nepažeidžia nei dangos, nei pagrindo, aptikimo greitis yra greitas, o daug apžiūros darbų galima atlikti ekonomiškai. Matavimo principai ir instrumentai
1. Magnetinės traukos jėgos ir storio matuoklio matavimo principas * Traukos jėgos tarp magneto (zondo) ir magnetiškai laidžio plieno dydis yra proporcingas atstumui tarp jų, tai yra dangos storiui. Naudojant šį principą storio matuokliui gaminti, tol, kol magnetinio pralaidumo skirtumas tarp dangos ir pagrindo yra pakankamai didelis, jį galima išmatuoti. Atsižvelgiant į tai, kad dauguma pramonės gaminių yra štampuojami ir formuojami iš konstrukcinio plieno ir karšto ir šalto valcavimo lakštų, magnetiniai storio matuokliai yra plačiausiai naudojami. Pagrindinė storio matuoklio struktūra sudaryta iš magnetinio plieno, relės spyruoklės, skalės ir savaiminio stabdymo mechanizmo. Pritraukus magnetą ir matuojamą objektą, matavimo spyruoklė palaipsniui pailgėja, o traukos jėga palaipsniui didinama. Kai traukimo jėga yra tik didesnė už siurbimo jėgą, dangos storį galima gauti registruojant traukos jėgą magnetinio plieno atsiskyrimo momentu. Naujesni produktai gali automatizuoti šį registravimo procesą. Skirtingi modeliai turi skirtingus asortimentus ir taikomus atvejus.
Prietaisas pasižymi paprastu valdymu, tvirtumu, be maitinimo, nekalibravimo prieš matavimą ir mažą kainą, todėl idealiai tinka kokybės kontrolei dirbtuvėse vietoje.
2. Magnetinės indukcijos matavimo principas Taikant magnetinės indukcijos principą, dangos storis matuojamas pagal magnetinio srauto, patenkančio į feromagnetinį pagrindą iš zondo per neferomagnetinę dangą, dydį. Taip pat galima išmatuoti atitinkamos magnetinės varžos dydį, kad būtų parodytas dangos storis. Kuo storesnė danga, tuo didesnė magnetinė varža ir mažesnis magnetinis srautas. Magnetinės indukcijos principu naudojamas storio matuoklis iš esmės gali turėti nemagnetinės laidžios dangos storį ant magnetinio laidžio pagrindo. Paprastai substrato magnetinis pralaidumas turi būti didesnis nei 500. Jei apvalkalo medžiaga taip pat yra magnetinė, jai reikalingas pakankamai didelis pralaidumo skirtumas nuo pagrindinės medžiagos (pvz., nikeliavimas ant plieno). Kai zondas su minkštos šerdies ritė dedamas ant bandinio, kurį reikia išbandyti, prietaisas automatiškai išveda bandymo srovę arba bandymo signalą. Ankstyvieji gaminiai naudojo rodyklės matuoklius, kad išmatuotų sukeltos elektrovaros jėgos dydį, kuris sustiprino signalą ir tada parodė dangos storį. Pastaraisiais metais grandinės konstrukcijoje buvo įdiegtos naujos technologijos, tokios kaip dažnio stabilizavimas, fazių blokavimas ir temperatūros kompensavimas, o matavimo signalas moduliuojamas magnetovarža. Taip pat buvo pritaikytas sukurtas integrinis grandynas ir pristatytas mikrokompiuteris, kuris labai pagerino matavimo tikslumą ir atkuriamumą (beveik eilės tvarka). Šiuolaikinių magnetinės indukcijos storio matuoklių skiriamoji geba gali siekti 0,1 um, leistina paklaida gali siekti 1 proc., o diapazonas - 10 mm. Magnetinio principo storio matuoklis gali būti naudojamas matuoti dažų sluoksnį ant plieno paviršiaus, apsauginį porceliano ir emalio sluoksnį, plastiko ir gumos dangą, įvairias spalvotųjų metalų dangas, įskaitant nikelį-chromą, ir įvairius antikorozinius sluoksnius. . Dangos chemijos ir naftos pramonei. .
3. Sūkurinės srovės matavimo principas
Aukšto dažnio kintamosios srovės signalas sukuria zondo ritėje elektromagnetinį lauką, kuris zondui artėjant prie laidininko sukuria sūkurines sroves. Kuo arčiau zondas yra prie laidžiojo pagrindo, tuo didesnės sūkurinės srovės ir didesnė atspindėta varža. Šis grįžtamojo ryšio efektas apibūdina atstumą tarp zondo ir laidžiojo pagrindo, ty nelaidžios dangos storį ant laidžiojo pagrindo. Kadangi šie zondai skirti matuoti dangos storį ant neferomagnetinių metalinių pagrindų, jie dažnai vadinami nemagnetiniais zondais. Nemagnetiniuose zonduose ritės šerdies gamybai naudojamos aukšto dažnio medžiagos, pavyzdžiui, platinos ir nikelio lydiniai ar kitos naujos medžiagos. Palyginti su magnetinės indukcijos principu, pagrindinis skirtumas yra tas, kad skiriasi zondas, skiriasi signalo dažnis, skiriasi signalo dydis ir proporcija. Kaip ir magnetinės indukcijos storio matuoklis, sūkurinės srovės storio matuoklis taip pat pasiekia didelę 0,1 um skiriamąją gebą, leistiną 1 procento paklaidą ir 10 mm diapazoną. Storio matuoklis, naudojant sūkurinės srovės principą, iš esmės gali išmatuoti nelaidžias visų laidininkų dangas, tokias kaip dažai, plastikinės dangos ir anoduotos plėvelės ant aliuminio gaminių paviršių, pavyzdžiui, erdvėlaivių, transporto priemonių, buitinių prietaisų, aliuminio lydinio durų ir langų. . Dengimo medžiaga turi tam tikrą laidumą, kurį taip pat galima išmatuoti kalibruojant, tačiau jų laidumo santykis turi skirtis bent 3-5 kartų (pvz., vario chromavimas). Nors plieninis pagrindas taip pat yra orientyras, tokioms užduotims labiau tinka matavimui naudoti magnetinį principą.
