Vadovas, padėsiantis išsirinkti lituoklį
(1) Lituoklio tipų pasirinkimas
1. Vidaus šildymo lituoklis. Viduje šildomi lituokliai yra paprastos konstrukcijos, didelio šiluminio efektyvumo, lengvi ir lankstūs, todėl yra pirmasis pasirinkimas. Jį sudaro švaistiklis, rankena, spyruoklinis spaustukas, lituoklio šerdis ir lituoklio antgalis (taip pat vadinamas variniu antgaliu). Lituoklio šerdis sumontuota lituoklio galvutės viduje. Lituoklio šerdis pagaminta iš nikelio-chromo atsparumo vielos, suvyniotos ant porceliano vamzdžio. Paprastai 20 W lituoklio varža yra apie 2,4 kΩ, o 35 W lituoklio – apie 1,4 kΩ.
2. Išorinio šildymo lituoklis. Šio tipo elektrinis lituoklis turi sudėtingą gamybos procesą, mažą efektyvumą ir aukštą kainą. Paprastai jį sudaro lituoklio galvutė, lituoklio šerdis, korpusas, rankena, kištukas ir kitos dalys. Lituoklio antgalis yra sumontuotas lituoklio šerdyje ir pagamintas iš vario lydinio, kurio pagrindas yra varis, turintis gerą šilumos laidumą.
Galima reguliuoti lituoklio antgalio ilgį (kuo trumpesnis lituoklio antgalis, tuo aukštesnė lituoklio antgalio temperatūra). Praktikoje dažniausiai naudojamos kalto, smailiojo kūgio, apvalaus paviršiaus, apvalios, smailiojo kūgio ir pusapvalių griovelių formos, pritaikytos prie skirtingų suvirinimo paviršių poreikių.
3. Pastovios temperatūros lituoklis. Lituoklio galvutėje yra sumontuotas magnetinio tipo temperatūros reguliatorius, skirtas valdyti įjungimo laiką, tai yra pastovios temperatūros elektrinis lituoklis. Suvirinant komponentus, kurių temperatūra neturi būti per aukšta ir kurių suvirinimo laikas neturėtų būti per ilgas, reikia naudoti pastovios temperatūros lituoklį, tačiau jis brangus. Nors automatinis pastovios temperatūros elektrinis lituoklis turi daug dalių, yra sunkiai prižiūrimas ir brangus, jis gali užtikrinti litavimo jungčių kokybę, ypač atliekant grandinių eksperimentus ir taisant daugybę spausdintinių plokščių, be to, jis veikia labai gerai. Gamybos linijoje naudojamas elektrinis lituoklis taiko automatinio įtampos reguliavimo ir pastovios temperatūros metodą, o kaina gali būti mažesnė. Kai kuriose vietose elektros srovė yra nestabili, o lituoklis dažnai dega nepamerktas į skardą arba temperatūra nėra pakankama, kad būtų išvengta litavimo. Litavimo kokybei užtikrinti lieka vienintelė galimybė – naudoti automatinį pastovios temperatūros serijinį lituoklį arba sukonfigūruoti įtampos reguliavimo sistemą. Jei temperatūra tiesiog per aukšta, tiks keletas sumažintų rezistorių.

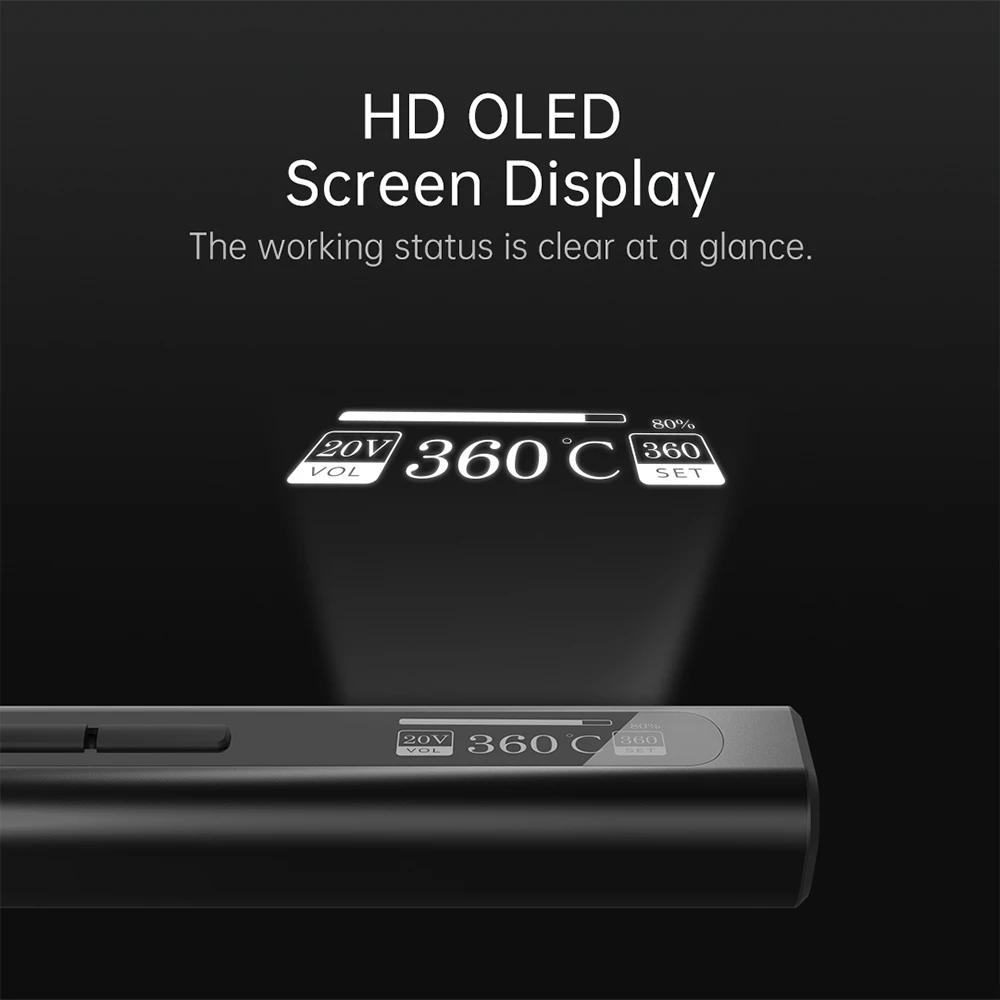

Nuotraukoje parodytas pastovios temperatūros lituoklis
4. Lituoklis. Lituoklis yra išlitavimo įrankis, kuriame integruotas stūmoklinis litavimo įrenginys ir elektrinis lituoklis. Jį lengva naudoti, jis lankstus ir turi platų pritaikymo spektrą. Trūkumas yra tas, kad vienu metu galite išlituoti tik vieną litavimo jungtį.
5. Dujinis lituoklis. Tai lituoklis, kuriame lituoklio antgaliui deginti ir šildyti naudojamos suskystintos dujos, metanas ir kitos degiosios dujos. Galite pasirinkti jį naudoti tais atvejais, kai maitinimas yra nepatogus arba kintamoji srovė negali būti tiekiama. Dėl sprogimo pavojaus šiame straipsnyje nekalbama apie šio tipo lituoklio įsigijimą.
(2) Lituoklio galios pasirinkimas
Jei lituoklio galia yra per didelė, komponentus lengva sudeginti (dažniausiai diodo ir tranzistoriaus jungties temperatūra viršija 200 laipsnių) ir atspausdinta viela nukris nuo pagrindo; jei lituoklio galia per maža, lydmetalis negali visiškai ištirpti. , srautas negali išgaruoti, litavimo jungtys nėra lygios ir tvirtos, be to, lengva atlikti netikrą litavimą. Paprastai jis naudojamas suvirinant integrinius grandynus, spausdintines plokštes, CMOS grandines, dekoravimo tranzistorius, IC radijas ir įrašymo įrenginius bei televizorius. Paprastai jis naudojamas įprastiems grandinės eksperimentams. Paprastai 20 W tinka vakuuminių vamzdžių mašinoms, tokioms kaip vamzdiniai stiprintuvai ir seni instrumentai, taisyti. , tinka 35W, o išorinis šildymo tipas yra 45W. Didelių transformatorių laidų ir įžeminimo magistralinių linijų ant metalinių pagrindo plokščių suvirinimui naudojamas vidinis šildymo tipas 50W ir išorinis šildymo tipas 75W. Taip pat yra atvejų, kai yra didesnė galia.
Yra įvairių formų lituoklio antgalių. Pagrindiniai pasirinkimo momentai yra tai, kad jie visada gali išlaikyti tam tikrą litavimo kiekį, greitai ir efektyviai išlydyti lydmetalį ant jungčių ir negaminti netikro litavimo, litavimo ar pakabinamos skardos. Litavimo jungtys neturi įdubimų ir nėra sudegintos. Plokštės ir komponentai. Jei mašinos litavimo jungtys yra naujos ir ryškios, lituoklio antgalis gali turėti didesnį skarduotą skerspjūvį ir naudoti plokščią arba ovalų antgalį, kuris gali greitai perduoti šilumą ir veikti sklandžiai. Oksido sluoksnis ant skardos paviršiaus yra storesnis, o lituoklio antgalis turi būti gana smailus, kad būtų lengviau prasiskverbti.
Komponentų tankis yra didelis, todėl norint išvengti nudegimų ir litavimo, būtina naudoti atitinkamai kūgiškas ferolydinio galvutes. Montuojant ir išmontuojant IC blokus dažnai naudojami specialios formos lituoklio antgaliai. Kartais, kadangi jo negalima lituoti ir kad nesudegtų plastikinės detalės, naudojamas lenktas lituoklio antgalis. Žinoma, tai priklauso ir nuo kiekvieno veiklos įpročių bei pomėgių.
(3) Kaip pasirinkti lituoklį
1. Pasirinkimas pagal elektrinio lituoklio šildymo režimą
(1) Vidinio šildymo tipo ir išorinio šildymo tipo pasirinkimas: esant tokiai pačiai galiai, vidinio šildymo tipo lituoklio temperatūra yra aukštesnė nei išorinio šildymo tipo lituoklio.
(2) Kai reikalingas žemos temperatūros suvirinimas, lituoklio temperatūrai valdyti reikia naudoti įtampos reguliatorių. Lituoklio temperatūra yra glaudžiai susijusi su maitinimo įtampa. Faktiškai naudojant, lituoklio temperatūra dažnai sumažinama sumažinus maitinimo įtampą.
(3) Kontroliuokite temperatūrą reguliuodami lituoklio antgalio ilgį.
(4) Pagrindiniai lituoklio temperatūros stabilizavimo būdai yra šie: įrengti reguliuojamą maitinimo šaltinį, kad būtų išvengta pokyčių maitinimo tinkle; išlaikyti tam tikrą lituoklio antgalio tūrį, ilgį ir formą; naudoti pastovios temperatūros lituoklį; palaikyti pastovią patalpų temperatūrą; vengti natūralaus vėjo Ar elektrinio ventiliatoriaus ir pan.
2. Rinkitės pagal lituoklio galią
(1) Suvirinant mažos galios RC komponentus, tranzistorius, integrinius grandynus, spausdintinių plokščių padėklus ar plastikinius laidus, patartina naudoti 30–45 W išorinį šildymą arba 20 W vidinį šildymo lituoklį. Geriausia naudoti 20 W vidinio šildymo lituoklį.
(2) Suvirinant bendrųjų konstrukcinių gaminių, tokių kaip vielos žiedai, vielos nagai, šilumos kriauklės, įžeminimo litavimo antgaliai ir kt., suvirinimo taškus, reikia naudoti 75–100 W elektrinį lituoklį.
(3) Didelėms litavimo jungtims, pvz., suvirinant metalinio rėmo ąselius, litavimo antgalius ir kt., reikia naudoti 100–200 W elektrinį lituoklį.
